Λεπτομέρειες:
|
| Εφαρμογή: | Προστασία από υπερχείλεια | τάση: | Μικρογραφία |
|---|---|---|---|
| Χαρακτηριστικά τάσης: | τάση ασφαλείας | Σχήμα: | Βυσματωτός τύπος |
| Ταχύτητα λιωσίματος: | M/Μέση ταχύτητα | Πρότυπα εφαρμογής: | Εθνικό πρότυπο |
| Λειτουργία αυτόματης επαναφοράς: | - Ναι, ναι. | Μέγιστη τάση: | 130 (V) |
| Μέγιστο ρεύμα: | 3 (Α) | Κράτημα τρέχων: | 0.2 (Α) |
| Θερμοκρασία λειτουργίας: | 25 (°C) | Περιοχή ελέγχου θερμοκρασίας: | -40°C+85 (°C) |
| Πεδίο εφαρμογής: | ηλεκτρονικά αυτοκινήτων | ||
| Επισημαίνω: | Πηγή Κατασκευαστής PTC αυτοανακτητής ασφάλειας,JK130-020 PTC αυτοανακτητής ασφάλειας |
||

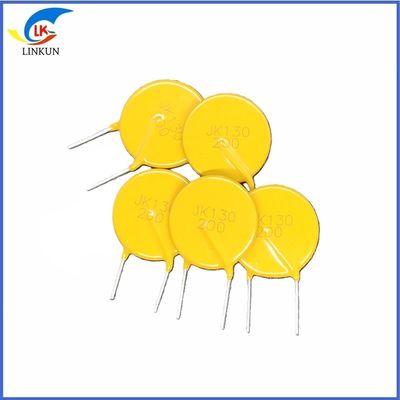

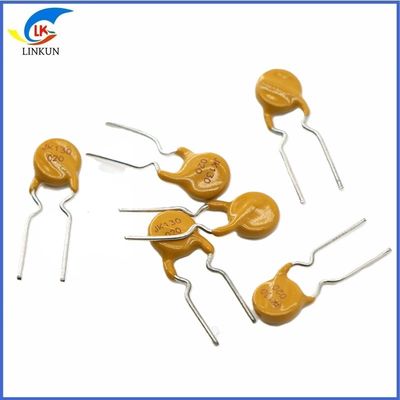

Πολυμερή PTC επαναπροσαρμόσιμη ασφάλεια σειράς JK130
Χαρακτηριστικά:
Παραγωγήt Μέγεθος
Μονάδα: mm
| Σχήμα | Μέγεθος (mm) | Υλικό μολύβδου | Σχήμα | |||
| Α (max) | Β (max) | C ((max) | D ((τύπος) | Χάλυβα από κονσερβοποιημένο μέταλλο ((mm) | Φύγα | |
| JK130-010 | 7.4 | 12.7 | 3.8 | 5.1 | 22AWG/Φ0.6 | 1 |
| ΚΑ130-015 | 7.4 | 13.0 | 3.8 | 5.1 | 22AWG/Φ0.6 | 1 |
| JK130-017 | 7.4 | 13.5 | 3.8 | 5.1 | 22AWG/Φ0.6 | 1 |
| JK130-020 | 7.6 | 13.5 | 3.8 | 5.1 | 22AWG/Φ0.6 | 1 |
| JK130-025 | 7.6 | 13.5 | 3.8 | 5.1 | 22AWG/Φ0.6 | 1 |
| ΚΑ130-030 | 8.0 | 14.0 | 3.8 | 5.1 | 22AWG/Φ0.6 | 1 |
| ΚΑ130-040 | 9.4 | 15.0 | 3.8 | 5.1 | 22AWG/Φ0.6 | 1 |
| JK130-050 | 10.2 | 15.2 | 3.8 | 5.1 | 22AWG/Φ0.6 | 1 |
| JK130-065 | 12.8 | 18.0 | 3.8 | 5.1 | 22AWG/Φ0.6 | 1 |
| JK130-075 | 12.8 | 18.0 | 3.8 | 5.1 | 22AWG/Φ0.6 | 1 |
| JK130-090 | 14.5 | 19.6 | 3.8 | 5.1 | 20AWG/Φ0.8 | 2 |
| JK130-110 | 16.3 | 21.3 | 3.8 | 5.1 | 20AWG/Φ0.8 | 2 |
| JK130-135 | 17.0 | 22.0 | 3.8 | 5.1 | 20AWG/Φ0.8 | 2 |
| JK130-160 | 20 | 25 | 3.8 | 5.1 | 20AWG/Φ0.8 | 2 |
| JK130-185 | 22 | 23 | 3.8 | 5.1 | 20AWG/Φ0.8 | 2 |
| JK130-200 | 25 | 27 | 3.8 | 10.2 | 20AWG/Φ0.8 | 2 |
| JK130-250 | 27 | 32 | 3.8 | 10.2 | 20 AWG/Φ0.8 | 2 |
Σημείωση: Οι διαστάσεις στα σημεία Α, Β και Γ είναι τα μέγιστα μεγέθη, όλες οι τυπικές τιμές D είναι με ανοχή ± 0,75 mm.
Διάγραμμα θερμικής υποβάθμισης-IH(A)
|
Σχήμα |
Μέγιστη θερμοκρασία λειτουργίας περιβάλλοντος ((°C) | |||||||||
| -40°C | -20°C | 0°C | 25°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C | |
| σειρά JK-130 | 147% | 132% | 118% | 100% | 90% | 85% | 76% | 67% | 60% | 47% |
Ηλεκτρικά χαρακτηριστικά
| Σχήμα |
ΙΧ(Α) |
Εγώ...Τ(Α) |
Vmax(V) |
Imax (Α) |
Pd (W) |
Μέγιστος χρόνος ταξιδιού | Αντίσταση (Ω) | ||
| ρεύμα (Α) | Χρόνος (Σ) | Rmin- Rmax | R1max | ||||||
| JK130-010 | 0.10 | 0.20 | 130 | 3 | 0.8 | 0.5 | 6 | 2.5-9.0 | 20 |
| ΚΑ130-015 | 0.15 | 0.30 | 130 | 3 | 0.8 | 0.75 | 5.5 | 2.5-7.5 | 18 |
| JK130-017 | 0.17 | 0.34 | 130 | 3 | 0.8 | 0.85 | 5.2 | 1.5-7.0 | 16 |
| JK130-020 | 0.20 | 0.40 | 130 | 3 | 0.8 | 1.0 | 5.0 | 1.9-4.0 | 12 |
| JK130-025 | 0.25 | 0.50 | 130 | 3 | 1.0 | 1.25 | 4.8 | 1.45-3.50 | 6.0 |
| ΚΑ130-030 | 0.30 | 0.60 | 130 | 3 | 1.0 | 1.5 | 4.5 | 1.0-3.0 | 5.0 |
| ΚΑ130-040 | 0.40 | 0.80 | 130 | 3 | 1.0 | 2.0 | 4.5 | 0.75-2.0 | 4.0 |
| JK130-050 | 0.50 | 1.0 | 130 | 3 | 1.0 | 2.5 | 5.0 | 0.50-1.60 | 3.5 |
| JK130-065 | 0.65 | 1.3 | 130 | 10 | 1.0 | 3.25 | 5.2 | 0.45-1.0 | 2.0 |
| JK130-075 | 0.75 | 1.5 | 130 | 10 | 1.0 | 3.75 | 5.5 | 0.40-0.90 | 2.0 |
| JK130-090 | 0.90 | 1.8 | 130 | 10 | 1.5 | 4.5 | 5.8 | 0.30-0.70 | 1.5 |
| JK130-110 | 1.10 | 2.2 | 130 | 10 | 1.8 | 5.5 | 6.3 | 0.20-0.65 | 1.2 |
| JK130-135 | 1.35 | 2.7 | 130 | 10 | 1.8 | 6.75 | 7.5 | 0.15-0.60 | 1.2 |
| JK130-160 | 1.60 | 3.2 | 130 | 10 | 2.0 | 8.0 | 8 | 0.10-0.50 | 1.0 |
| JK130-185 | 1.85 | 3.7 | 130 | 10 | 2.0 | 9.25 | 9 | 0.10-0.40 | 0.80 |
| JK130-200 | 2.00 | 4.0 | 130 | 10 | 2.2 | 10.0 | 10 | 0.10-0.30 | 0.50 |
| JK130-250 | 2.50 | 5.0 | 130 | 10 | 2.5 | 12.5 | 12 | 0.05-0.25 | 0.45 |
Εγώ...H=Κατάσταση στάθμευσης:μέγιστο ρεύμα στο οποίο η συσκευή δεν θα ενεργοποιηθεί σε ατμόσφαιρα 25 °C.
Εγώ...Τ=Τρόπος εκτόξευσης:ελάχιστο ρεύμα στο οποίο η συσκευή θα συνεχίζει να εισάγει αέρα σε θερμοκρασία 25°C.
Vμέγιστο= Η μέγιστη τάση της συσκευής μπορεί να αντέξει χωρίς ζημιά στο ονομαστικό ρεύμα.
Εγώ...μέγιστο=Η μέγιστη τάση σφάλματος που μπορεί να αντέξει η συσκευή χωρίς ζημιά σε ονομαστική τάση.
Τταξίδι=Μέγιστος χρόνος εκτόξευσης (s) στο καθορισμένο ρεύμα.
Πd=Τυπική διάχυση ισχύος:τυπική ποσότητα ισχύος που διαλύεται από το decise όταν βρίσκεται σε κατάσταση αέρα.
Rελάχιστο= Ελάχιστη αντίσταση της συσκευής στους 25 °C πριν από την ενεργοποίηση.
Rμέγιστο= Μέγιστη αντίσταση της συσκευής σε 25 °C πριν από την ενεργοποίηση.
Περιβαλλοντικές προδιαγραφές
| Δοκιμή | Προϋποθέσεις | Αλλαγή αντίστασης |
| Παθητική γήρανση | +85°C, 1000 ώρες | ± 8% τυπικό |
| Γήρανση λόγω υγρασίας | +85°C, 85%R.H.1000hrs | ± 8% τυπικό |
| Θερμικό σοκ | +125°C έως -55°C, 10 φορές | ±12% τυπικό |
| Αντίσταση στους διαλύτες | MIL-STD-202, Μέθοδος 215 | Καμία αλλαγή. |
| Δονήσεις | Η μέθοδος 201 | Καμία αλλαγή. |
Επαναρροή συγκόλλησης Προϋποθέσεις
Σωλήνες κυμάτων:
Θερμοκρασία συγκόλλησης:260°C~270°C Χρόνος συγκόλλησης:≤3 δευτερόλεπτα.
Θέση συγκόλλησης: επαναπροσδιορίσιμο καλώδιο ασφάλειας και πάτος ≥ 6 mm.
Χειροκίνητη συγκόλληση:
Θερμοκρασία συγκόλλησης: 250°C~280°C Χρόνος συγκόλλησης: ≤3sec.
Θέση συγκόλλησης: επαναπροσδιορίσιμο καλώδιο ασφάλειας και πάτος ≥ 6 mm.
Συσκευή και αποθήκευση
Συσκευή
Δοκιμαστικό υλικό:
JK130-075JK130-200 500 τεμάχια/σακούλα
Αποθήκευση
Η μέγιστη θερμοκρασία περιβάλλοντος δεν πρέπει να υπερβαίνει τους 40 °C. Οι θερμοκρασίες αποθήκευσης υψηλότερες των 40 °C θα μπορούσαν να οδηγήσουν σε παραμόρφωση των υλικών συσκευασίας.Η συνιστώμενη μέγιστη σχετική υγρασία για την αποθήκευση είναι 70%Η υψηλή υγρασία με υψηλή θερμοκρασία μπορεί να επιταχύνει την οξείδωση της συγκόλλησης και να μειώσει τη δυνατότητα συγκόλλησης των εξαρτημάτων.Οι σφραγισμένες πλαστικές σακούλες με αποξηρατικό χρησιμοποιούνται για την απομάκρυνση της οξείδωσης του τερματικού μέρους και ανοίγονται μόνο πριν από τη χρήση.Τα προϊόντα δεν αποθηκεύονται σε χώρους όπου υπάρχουν επιβλαβή αέρια που περιέχουν θείο χλωρίου.
Προειδοποίηση:
Παρακαλούμε διαβάστε την παρούσα προδιαγραφή πριν χρησιμοποιήσετε το προϊόν.
Η χρήση του προϊόντος πρέπει να είναι βέβαιη ότι τηρείται η απαίτηση της παρούσας προδιαγραφής,Η λειτουργία πέραν των καθορισμένων μέγιστων δυνατοτήτων ή η ακατάλληλη χρήση μπορεί να οδηγήσει σε βλάβη και πιθανή ηλεκτρική έλξη και φλόγα..
Οι επαναπροσδιορίσιμες ασφάλειες PPTC προορίζονται για περιστασιακή προστασία κατά της υπερκίνησης.
Παρακαλείστε να αποφεύγετε την επαφή των ασφαλιστηρίων PPTC με χημικό διαλύτη.Σας παρακαλούμε να μην χρησιμοποιήσετε το προϊόν μας αποκλίνει από τις συμφωνημένες προδιαγραφές.
