Λεπτομέρειες:
|
| Χαρακτηριστικά: | Μικρότερο μέγεθος | Θερμοκρασία λειτουργίας: | -40°C-85°C |
|---|---|---|---|
| Συντελεστής θερμοκρασίας: | PTC | Αντοχή στην αντίσταση: | Πελάτης-γίνοντας |
| υλικό: | πολυμερή υλικά, αγώγιμα υλικά | Τεχνολογία: | Πολυμερές |
| Επισημαίνω: | Μικρή θερμική αντίσταση PPTC,Χαμηλή αντίσταση θερμικών αντιστάσεων PPTC,Πολυμερές PTC ηλεκτρονικής θερμική αντίσταση |
||

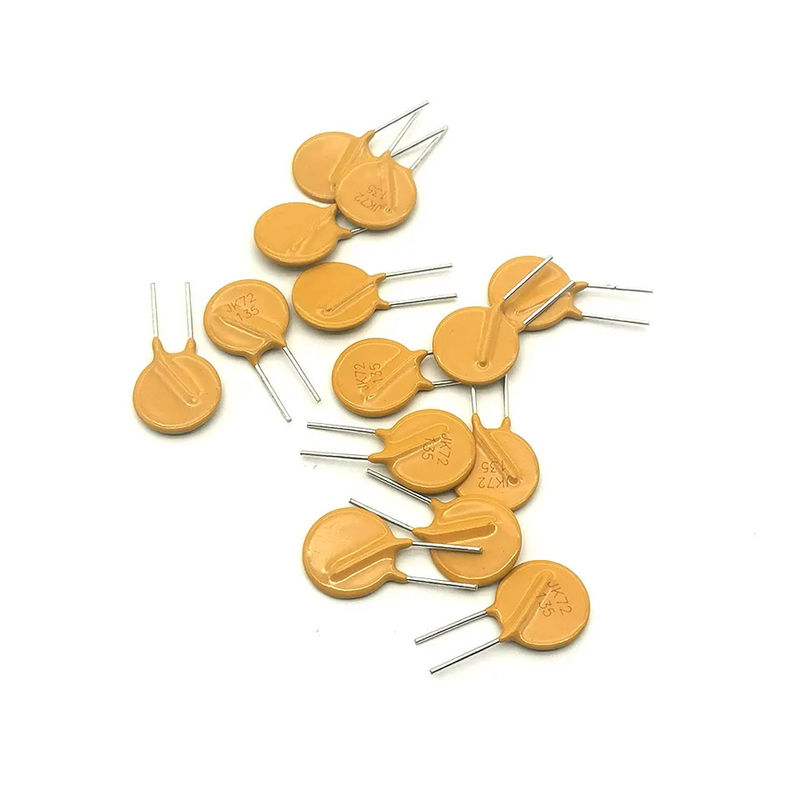

Μικρότερο μέγεθος Πολυμερές PPTC θερμοστάτη Γρήγορος χρόνος μετακίνησης Εύκολη εγκατάσταση
Τα χαρακτηριστικά αντίστασης θερμοκρασίας του θερμοστάτη μπορούν να εκφραστούν κατά προσέγγιση με τον ακόλουθο τύπο: R=R0exp{B(1/T-1/T0)}: R: τιμή αντίστασης σε θερμοκρασία T(K), Ro: θερμοκρασία T0,(K) τιμή αντίστασης, τιμή B:B, *T(K) = t(oC) + 273.15Στην πραγματικότητα, η τιμή Β του θερμοστάτη δεν είναι σταθερή και η διακύμανσή της ποικίλλει ανάλογα με τη σύνθεση του υλικού, και το μέγιστο μπορεί ακόμη να φθάσει τα 5K/°C.όταν ο τύπος 1 εφαρμόζεται σε μεγαλύτερο εύρος θερμοκρασιών, θα υπάρξει ένα ορισμένο σφάλμα μεταξύ της μετρούμενης αξίας και της πραγματικής αξίας.το σφάλμα μεταξύ της μετρούμενης αξίας και της πραγματικής αξίας μπορεί να μειωθεί, και μπορεί να θεωρηθεί περίπου ίση.
Πληροφορίες σειράς 265V/250V
| Αριθμός τμήματος | Αντίσταση @ 25C R25 (OHM) |
Χωρίς ταξίδι ρεύμα Int (mA) |
ρεύμα ταξιδιού @ 25C Είναι... (mA) |
Μαξ. Μαξ. λειτουργία τάση Vmax (V) |
Μαξ. Μαξ. ρεύμα Ιμαξ (Α) |
Αναφορά θερμοκρασία Τρέφ (Κελσίου) |
Διάσταση (μμ) |
|||
| @ 25C | @60C | Dmax | Tmax | Φd | ||||||
| MZ11-20P3R7H265 | 3.7 Ωμ | 530mA | 430mA | 1050mA | 265V | 4.3Α | 120C | 22.0 | 5.0 | 0.6 |
| MZ11-16P6R0H265 | 60,0 Ωμ | 390mA | 300mA | 780mA | 265V | 3.1Α | 17.5 | 5.0 | 0.6 | |
| MZ11-16P7R0H265 | 70,0 Ωμ | 350mA | 280mA | 700mA | 265V | 3.1Α | 17.5 | 5.0 | 0.6 | |
| MZ11-13P10RH265 | 10 Ωμ | 260mA | 200mA | 520mA | 265V | 1.8Α | 14.0 | 5.0 | 0.6 | |
| MZ11-13P12RH265 | 12 Ωμ | 225mA | 180mA | 450mA | 265V | 1.8Α | 14.0 | 5.0 | 0.6 | |
| MZ11-12P10RH265 | 10 Ωμ | 250mA | 200mA | 500mA | 265V | 1.8Α | 13.5 | 5.0 | 0.6 | |
| MZ11-12P101H265 | 100 Ωμ | 50mA | 40mA | 100mA | 265V | 1.8Α | 13.5 | 5.0 | 0.6 | |
| MZ11-10P15RH265 | 15 Ωμ | 180mA | 140mA | 350mA | 265V | 1.2Α | 11.0 | 5.0 | 0.6 | |
| MZ11-10P39RH265 | 39 Ωμ | 130mA | 100mA | 250mA | 265V | 1.2Α | 11.0 | 5.0 | 0.6 | |
| MZ11-08P15RH250 | 15 Ωμ | 150mA | 120mA | 300mA | 250V | 0.8Α | 9.0 | 5.0 | 0.6 | |
| MZ11-08P25RH265 | 25 Ωμ | 130mA | 100mA | 250mA | 265V | 0.8Α | 9.0 | 5.0 | 0.6 | |
| MZ11-08P35RH265 | 35 Ωμ | 115mA | 90mA | 225mA | 265V | 0.8Α | 9.0 | 5.0 | 0.6 | |
| MZ11-08P45RH265 | 45 Ωμ | 105mA | 80mA | 200mA | 265V | 0.8Α | 9.0 | 5.0 | 0.6 | |
| MZ11-08P55RH265 | 55 Ωμ | 90mA | 70mA | 180mA | 265V | 0.8Α | 9.0 | 5.0 | 0.6 | |
| MZ11-07P82RH265 | 82 Ωμ | 70mA | 50mA | 140mA | 265V | 0.6Α | 8.0 | 5.0 | 0.6 | |
| MZ11-07P56RH265 | 56 Ωμ | 90mA | 60mA | 175mA | 265V | 0.6Α | 8.0 | 5.0 | 0.6 | |
| MZ11-06P33RH250 | 33 Ωμ | 110mA | 85mA | 200mA | 250V | 0.4Α | 7.0 | 4.5 | 0.6 | |
| MZ11-05P70RH265 | 70 Ωμ | 65mA | 50mA | 130mA | 265V | 0.3Α | 6.5 | 5.0 | 0.6 | |
| MZ11-05P85RH265 | 85 Ωμ | 60mA | 45mA | 120mA | 265V | 0.3Α | 6.5 | 5.0 | 0.6 | |
| MZ11-05P39RH250 | 39 Ωμ | 80mA | 65mA | 160mA | 250V | 0.2Α | 6.5 | 5.0 | 0.6 | |
| MZ11-05P121H265 | 120 Ωμ | 45mA | 35mA | 90mA | 265V | 0.3Α | 6.5 | 5.0 | 0.6 | |
| MZ11-05P181H265 | 180 Ωμ | 40mA | 30mA | 80mA | 265V | 0.3Α | 6.5 | 5.0 | 0.6 | |
| MZ11-04P70RH250 | 70 Ωμ | 50mA | 40mA | 100mA | 250V | 0.2Α | 5.5 | 5.0 | 0.6 | |
| MZ11-04P121H265 | 120 Ωμ | 40mA | 30mA | 80mA | 265V | 0.2Α | 5.5 | 5.0 | 0.6 | |
| MZ11-03P151H250 | 150 Ωμ | 40mA | 30mA | 75mA | 250V | 0.2Α | 4.5 | 5.0 | 0.5 | |
| MZ11-10N12RH250 | 12 Ωμ | 170mA | 130mA | 340mA | 250V | 1.2Α | 100C | 11.0 | 5.0 | 0.6 |
| MZ11-10N18RH265 | 18 Ωμ | 145mA | 110mA | 290mA | 265V | 1.2Α | 11.0 | 5.0 | 0.6 | |
| MZ11-10N22RH265 | 22 Ωμ | 125mA | 90mA | 250mA | 265V | 1.2Α | 11.0 | 5.0 | 0.6 | |
| MZ11-07N22RH250 | 22 Ωμ | 120mA | 90mA | 225mA | 250V | 0.5Α | 8.0 | 5.0 | 0.6 | |
| MZ11-05N151H265 | 150 Ωμ | 38mA | 30mA | 80mA | 265V | 0.3Α | 6.5 | 5.0 | 0.6 | |
| MZ11-05N301H265 | 300 Ωμ | 27mA | 20mA | 55mA | 265V | 0.3Α | 6.5 | 5.0 | 0.6 | |
| MZ11-05N601H265 | 600 Ωμ | 20mA | 15mA | 40mA | 265V | 0.2Α | 6.5 | 5.0 | 0.6 | |
| MZ11-05N102H265 | 1000 Ωμ | 15mA | 12mA | 30mA | 265V | 0.2Α | 6.5 | 5.0 | 0.6 | |
| MZ11-04N151H265 | 150 Ωμ | 36mA | 28mA | 80mA | 265V | 0.3 | 5.5 | 5.0 | 0.6 | |
| MZ11-03N151H265 | 150 Ωμ | 33mA | 25mA | 65mA | 265V | 0.2Α | 4.5 | 5.0 | 0.5 | |
| MZ11-03N101H250 | 100 Ωμ | 40mA | 30mA | 80mA | 250V | 0.2Α | 4.5 | 5.0 | 0.5 | |
| MZ11-03N70RH250 | 70 Ωμ | 45mA | 35mA | 90mA | 250V | 0.1Α | 4.5 | 5.0 | 0.5 | |
| MZ11-08M12RH250 | 12 Ωμ | 120mA | 70mA | 220mA | 250V | 0.8Α | 80C | 9.0 | 5.0 | 0.6 |
| MZ11-08M25RH265 | 25 Ωμ | 85mA | 50mA | 170mA | 265V | 0.8Α | 9.0 | 5.0 | 0.6 | |
| MZ11-08M35RH265 | 35 Ωμ | 80mA | 50mA | 150mA | 265V | 0.8Α | 9.0 | 5.0 | 0.6 | |
| MZ11-08M50RH265 | 50 Ωμ | 60mA | 40mA | 120mA | 265V | 1.0Α | 9.0 | 5.0 | 0.6 | |
| MZ11-07M101H265 | 100 Ωμ | 50mA | 30mA | 100mA | 265V | 0.6Α | 8.0 | 5.0 | 0.6 | |
| MZ11-05M70RH250 | 70 Ωμ | 50mA | 30mA | 100mA | 250V | 0.3Α | 6.5 | 5.0 | 0.6 | |
| MZ11-05M121H265 | 120 Ωμ | 30mA | 20mA | 60mA | 265V | 0.3Α | 6.5 | 5.0 | 0.6 | |
| MZ11-03M101H250 | 100 Ωμ | 25mA | 18mA | 55mA | 250V | 0.2Α | 4.5 | 5.0 | 0.5 | |
| MZ11-03M151H265 | 150 Ωμ | 22mA | 15mA | 45mA | 265V | 0.2Α | 4.5 | 5.0 | 0.5 | |
Χαρακτηριστικά
1 Εύκολη εγκατάσταση με ασφάλεια και σταθερότητα.
2 Μικρότερο μέγεθος που εξοικονομεί χώρο και κόστος.
3 Προστασία κυκλώματος επαναπροσαρμογής.
4 Γρήγορος χρόνος ταξιδιού.
5 Χαμηλή αντίσταση.
6 Χωρίς μόλυβδο και συμβατό με την οδηγία RoHS της Ευρωπαϊκής Ένωσης.
Εφαρμογές:
1) Προστασία από υπερεύματα και υπερθερματισμούς των ηλεκτρονικών συσκευών αυτοκινήτων
Δίσκοι σκληρού δίσκου
3) Μητρικές πλακέτες υπολογιστών
Περαιτέρω συσκευές υπολογιστών
5) Εξοπλισμός σημείων πώλησης (POS)
Κάρτες PCMCIA
Προστασία θύρας USB - USB 2.0, 3.0 & OTG
8) HDMI 1.4 Προστασία πηγής
9) Υπολογιστές και περιφερειακά
|
Μέρος Νο.
|
R25°C
(KΩ)
|
B(K)
25/50°C
|
Δυναμική ονομαστικής ισχύος @25°C ((mW)
|
Παράγοντας διάσπασης (δ)
(mW/°C)
|
Θερμικός χρόνος
Σταθερή (S)
|
|
TS502□3274Α
|
5.0
|
3274
|
10-20
|
2-4
|
5-20
|
|
TS502□3435Β
|
5.0
|
3435
|
10-20
|
2-4
|
5-20
|
|
TS502□3470Α
|
5.0
|
3470
|
10-20
|
2-4
|
5-20
|
|
TS502□3950Α
|
5.0
|
3950
|
10-20
|
2-4
|
5-20
|
|
TS103□3274Α
|
10.0
|
3274
|
10-20
|
2-4
|
5-20
|
|
TS103□3435Β
|
10.0
|
3435
|
10-20
|
2-4
|
5-20
|
|
TS103□3470Α
|
10.0
|
3470
|
10-20
|
2-4
|
5-20
|
|
TS103□3950Α
|
10.0
|
3950
|
10-20
|
2-4
|
5-20
|
|
ΤΣ103□4100Α
|
10.0
|
4100
|
10-20
|
2-4
|
5-20
|
|
TS153□3950Α
|
15.0
|
3950
|
10-20
|
2-4
|
5-20
|
|
TS153□4100Α
|
15.0
|
4100
|
10-20
|
2-4
|
5-20
|
|
TS203□3950Α
|
20.0
|
3950
|
10-20
|
2-4
|
5-20
|
|
TS203□4100Α
|
20.0
|
4100
|
10-20
|
2-4
|
5-20
|
|
TS223□4200Α
|
22.0
|
4200
|
10-20
|
2-4
|
5-20
|
|
TS403□3928Α
|
40.0
|
3928
|
10-20
|
2-4
|
5-20
|
|
TS503□3950Α
|
50.0
|
3950
|
10-20
|
2-4
|
5-20
|
|
TS503□4100Α
|
50.0
|
4100
|
10-20
|
2-4
|
5-20
|
|
TS104□3950Α
|
100.0
|
3950
|
10-20
|
2-4
|
5-20
|
|
TS104□4100Α
|
100.0
|
4100
|
10-20
|
2-4
|
5-20
|
|
TS104□4400Α
|
100.0
|
4400
|
10-20
|
2-4
|
5-20
|
Εφαρμογή:
| 1. | Διακόπτης τροφοδοσίας |
| 2. | μετασχηματιστή, προσαρμογέα, φορτιστή |
| 3. | ηλεκτρικές σπείρες, πίνακας ελέγχου |
| 4. | οικιακή συσκευή ((A/C, μικροτριβείο) |
| 5. | Ηλεκτρονικό σύστημα |
| 6. | όργανο |
