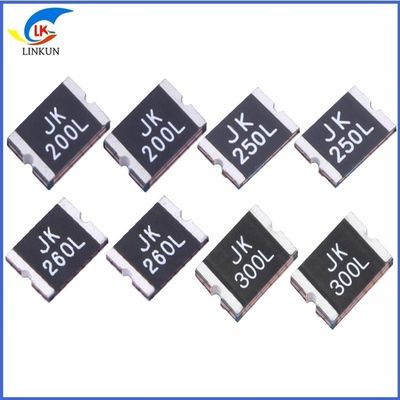

Επικαιροποίηση ασφαλιστήρα με επαναπροσδιορίσιμη συσκευή PPTC

Διαδικασίες δοκιμής και απαιτήσεις



Δοκιμή	Προϋποθέσεις δοκιμής	Κριτήρια αποδοχής/απορρίψεως
Αντίσταση	Σε ατμόσφαιρα @ 25°C	Rελάχιστο≤R≤Rμέγιστο
Ώρα για Ταξίδι	Διορισμένο ρεύμα, Vμέγιστο,25°C	Τμέγιστος χρόνος ταξιδιού
Κρατήστε ρεύμα	30 λεπτά, στις 1.H	Χωρίς ταξίδι.
Ζωή του κύκλου του ταξιδιού	Vmax,Imax,100 κύκλους	Χωρίς τόξο ή καύση
Αντοχή στο Ταξίδι	Vmax,1 ώρα	Χωρίς τόξο ή καύση



Φυσικά χαρακτηριστικά και προδιαγραφές περιβάλλοντος

Ηλεκτρικές προδιαγραφές:

Εγώ..._{Κρατήστε}Το μέγιστο ρεύμα της συσκευής δεν θα ενεργοποιηθεί σε ατμόσφαιρα 25 °C.

Εγώ..._ταξίδι= ρεύμα εκτόξευσης. ελάχιστο ρεύμα στο οποίο η συσκευή θα εκτοξεύεται πάντα σε ατμόσφαιρα 25 °C.

V_{μέγιστο}= Μέγιστη τάση λειτουργίας που μπορεί να αντέξει η συσκευή χωρίς ζημιά σε ονομαστικό ρεύμα (Imax).

Εγώ..._{μέγιστο}= Μέγιστο ρεύμα σφάλματος που μπορεί να αντέξει η συσκευή χωρίς βλάβη σε ονομαστική τάση (Vmax).

Pd=Μέγιστη διάχυση ισχύος όταν η συσκευή βρίσκεται σε κατάσταση ενεργοποίησης σε περιβάλλον ακινητού αέρα 25 °C σε ονομαστική τάση.

Ρι_min/max= Ελάχιστη/μέγιστη αντίσταση της συσκευής πριν από την εκτόξευση σε θερμοκρασία 25 °C.

R1_{μέγιστο}= Η μέγιστη αντίσταση της συσκευής μετριέται μία ώρα μετά την επανεξέλιξη.

Συνιστώμενη διάταξη πλακέτας (mm)

Συνιστώμενες μέθοδοι επαναρρόφησης: IR, φούρνο στάθμης ατμού, φούρνο θερμού αέρα, περιβάλλον N2 χωρίς μόλυβδο.

● Οι συσκευές δεν έχουν σχεδιαστεί για να συγκολλούνται με κύματα στην κάτω πλευρά της πλάκας.

● Το συνιστώμενο μέγιστο πάχος της πάστας είναι 0, 25 mm.

● Οι συσκευές μπορούν να καθαριστούν χρησιμοποιώντας τυποποιημένες βιομηχανικές μεθόδους και διαλύτες.

● Το προφίλ θερμοκρασίας συγκόλλησης πληροί τη διαδικασία RoHsleedfree.

Σημειώσεις: Εάν οι θερμοκρασίες επαναρρόφησης υπερβαίνουν το συνιστώμενο προφίλ, οι συσκευές ενδέχεται να μην ανταποκρίνονται στις προδιαγραφές που ορίζονται στο σημείο 5.3.

απαιτήσεις απόδοσης

Προδιαγραφές ταινίας και διαστάσεις τροχιάς

Ποσότητα συσκευασίας

Αποθήκευση

Η μέγιστη θερμοκρασία περιβάλλοντος δεν πρέπει να υπερβαίνει τους 38 °C. Θερμοκρασίες αποθήκευσης υψηλότερες των 38 °C θα μπορούσαν να οδηγήσουν σε παραμόρφωση των υλικών συσκευασίας.Η συνιστώμενη μέγιστη σχετική υγρασία για την αποθήκευση είναι 60%Η υψηλή υγρασία με υψηλή θερμοκρασία μπορεί να επιταχύνει την οξείδωση της επιφάνειας συγκόλλησης στο τέρμα και να μειώσει τη δυνατότητα συγκόλλησης των εξαρτημάτων.Οι σφραγισμένες πλαστικές σακούλες με ξηραντικό χρησιμοποιούνται για τη μείωση της οξείδωσης του τερματικού μέρους και ανοίγονται μόνο πριν από τη χρήση.Τα προϊόντα δεν αποθηκεύονται σε χώρους όπου υπάρχουν επιβλαβή αέρια που περιέχουν θείο ή χλώριο.

Προειδοποίηση

• Η χρήση PPTC πέραν των μέγιστων ορίων ή η ακατάλληλη χρήση μπορεί να οδηγήσει σε βλάβη της συσκευής και πιθανή ηλεκτρική έλξη και φλόγα.

• Τα PPTC προορίζονται για την προστασία από περιστασιακές συνθήκες σφάλματος υπερχείρου ή υπερύθρου και δεν πρέπει να χρησιμοποιούνται όταν αναμένονται επαναλαμβανόμενες συνθήκες σφάλματος ή παρατεταμένα γεγονότα πτήσης.

• Η απόδοση της συσκευής μπορεί να επηρεαστεί αρνητικά εάν οι συσκευές χειρίζονται με τρόπο μη συμβατό με τις συνιστώμενες ηλεκτρονικές, θερμικές και μηχανικές διαδικασίες για τα ηλεκτρονικά εξαρτήματα.

• Η χρήση PPTC με μεγάλη επαγωγικότητα στο κύκλωμα θα δημιουργήσει τάση κύκλου (L di/dt) πάνω από τη ονομαστική τάση του PPTC.

• Αποφύγετε την επίδραση της θερμικής επέκτασης της συσκευής PPTC, όπως όταν τοποθετείται υπό πίεση ή εγκαθίσταται σε περιορισμένο χώρο.

• Η μόλυνση του υλικού PPTC με ορισμένα έλαια με βάση το πυρίτιο ή ορισμένους επιθετικούς διαλύτες μπορεί να επηρεάσει αρνητικά την απόδοση των συσκευών.

• Ζητά από τους πελάτες να συμμορφώνονται με τις συνιστώμενες διαταγές των πλατφορμών συγκόλλησης και το συνιστώμενο προφίλ επανεξέτασης.Η ακατάλληλη διάταξη της πλακέτας ή το προφίλ reflow θα μπορούσαν να επηρεάσουν αρνητικά τις επιδόσεις των συσκευών μας.

Σημειώσεις

Η προδιαγραφή προορίζεται να παρουσιάσει την εφαρμογή, το προϊόν και τα τεχνικά δεδομένα για να βοηθήσει τον χρήστη στην επιλογή του κυκλώματος PPTC

Οι χρήστες θα πρέπει ωστόσο να αξιολογούν και να δοκιμάζουν ανεξάρτητα την καταλληλότητα κάθε προϊόντος.Η JinRui παρέχει εγγυήσεις ως προς την ακρίβεια ή την πληρότητα των πληροφοριών και αποποιείται κάθε ευθύνη που προκύπτει από τη χρήση τους.Οι υποχρεώσεις της JinRui είναι μόνο εκείνες που περιέχονται στους Κανονισμούς Πώλησης της JinRui και σε καμία περίπτωση η JinRui δεν θα είναι υπεύθυνη για τυχόν, άμεσες,ή συνεπακόλουθες ζημία που προκύπτει από την πώλησηΗ Jinrui διατηρεί το δικαίωμα να τροποποιεί ή να επικαιροποιεί, χωρίς προειδοποίηση, οποιεσδήποτε πληροφορίες που περιέχονται στην παρούσα προδιαγραφή.
