Λεπτομέρειες:
|
| Σειρά:: | Θερμοστήρα PTC για κινητήρα | Τύπος εξόδου Τύπος σύρματος: | (Τρεις πυρήνες) |
|---|---|---|---|
| Υλικό: | Τράβηγμα | Τυποποιημένο μήκος:: | 520 χιλιοστά |
| Συσκευή/περιέκκτημα: | Τύπος θήκης | Ακρίβεια: | ± 5°C |
| Θερμοκρασία λειτουργίας: | 120 °C | σειρά μέτρησης θερμοκρασίας: | 60°C-150°C |
| Τύπος εγκατάστασης: | Εξεργασία με συγκόλληση | Υψηλό Φως:: | Μοναδικός αισθητήρας θερμιστήρα PTC, τριπλός αισθητήρας θερμιστήρα PTC, θερμιστήρας PTC με επίστρωση |
| Επισημαίνω: | Κεραμική PTC θερμική αντίσταση,Προστασία θερμοκρασίας κινητήρα θερμοστάτη PTC |
||

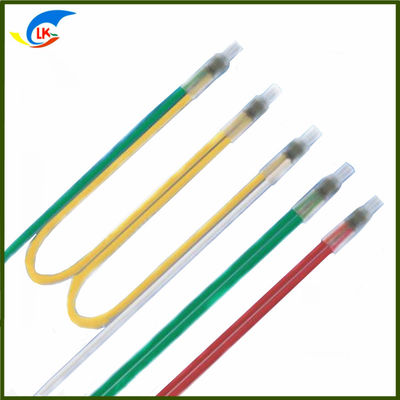

120°C Κεραμικός αισθητήρας θερμιστήρα PTC για την προστασία και τον έλεγχο της θερμοκρασίας του κινητήρα, θερμιστήρας υψηλής ακρίβειας
1- Πεδίο εφαρμογής:
Ο θερμοστάτης PTC τύπου MZ6 της Dongguan Linkun Electronic Technology Co., Ltd. είναι ένα από τα κύρια προϊόντα PTC της εταιρείας μας.Έχει χρησιμοποιηθεί σε πολλούς πελάτες κινητήρα σε συνδυασμό με την εταιρεία μας PT100 πλατίνα αντίσταση αισθητήρα θερμοκρασίαςΧρησιμοποιείται κυρίως σε τριφασικούς κινητήρες, προστασία θερμοκρασίας και μέτρηση και έλεγχο θερμοκρασίας σερβοκινητήρων.
2Συνολικές διαστάσεις και δομή (μονάδα: mm)
| Αριθμός | Ονομασία | Υλικό |
| 1 | Ελαττωματικό μανίκι | Φθοριούχο πολυβινυλιδένιο |
| 2 | Θερμοστήρας PTC | Κηραμική BaTi03 |
| 3 | Διάταξη | Φλωριούχο πλαστικό σύρμα υψηλής θερμοκρασίας |
3Χρώμα σήμανσης πυρήνα καλωδίου (το μεσαίο σύρμα σύνδεσης για τρεις πυρήνες είναι κίτρινο)
| Tk Θερμοκρασία (°C) | 60 | 70 | 80 | 90 | 100 | 105 | 110 | 115 | 120 | 125 |
| Χρώμα νήματος | Λευκό | Λευκό | Λευκό | Πράσινο | Κόκκινο | Μπλε | Καφέ | Μπλε | Ασπρο | Κόκκινο |
| Χρώμα νήματος | Ασπρο | Καφέ | Λευκό | Πράσινο | Κόκκινο | Ασπρο | Καφέ | Πράσινο | Ασπρο | Πράσινο |
| Tk θερμοκρασία (°C) | 130 | 135 | 140 | 145 | 150 | 155 | 160 | 165 | 170 | 180 |
| Χρώμα νήματος | Μπλε | Κόκκινο | Λευκό | Λευκό | Μαύρο | Μπλε | Μπλε | Μπλε | Λευκό | Λευκό |
| Χρώμα νήματος | Μπλε | Μαύρο | Μπλε | Μαύρο | Μαύρο | Μαύρο | Κόκκινο | Καφέ | Πράσινο | Κόκκινο |
4.Σχέδιο αντιπροσωπευτικής καμπύλης των χαρακτηριστικών θερμοκρασίας του αντίστασης
5Ηλεκτρικές και άλλες ιδιότητες
| Σχέδιο | Προδιαγραφές | Μέθοδος πειράματος | |
| Μοναδικός πυρήνας | Τρεις πυρήνες | ||
| Μέγιστη τάση λειτουργίας | Umax=25V | Umax=25V | |
| Ονομαστική θερμοκρασία λειτουργίας | TK=60°C-180°C | TK=60°C-180°C | |
| Ανεπάρκεια TK | ± 5°C | ± 5°C | |
| Επαναληψιμότητα της ΤΚ | △T=±0,5°C | △T=±0,5°C | |
| Αξία αντίστασης θερμοκρασίας δωματίου | R25≤100Ω | R25≤300Ω | Μέτρηση με ψηφιακό πολυμετρικό σε θερμοκρασία δωματίου 25°C±1°C. Τμήμα τάσης μέτρησης ≤ DC2.5V. |
| Αξία αντίστασης TK-5°C | R TK-5≤100Ω | R TK-5≤1650Ω | Σε δεξαμενή πετρελαίου υψηλής θερμοκρασίας, χρησιμοποιήστε ψηφιακό πολυμετρικό για τη μέτρηση. |
| Αξία αντίστασης TK+5°C | R TK+5≥1330Ω | R TK+5≥3990Ω | Σε δεξαμενή πετρελαίου υψηλής θερμοκρασίας, χρησιμοποιήστε ψηφιακό πολυμετρικό για τη μέτρηση. |
| Αξία αντίστασης TK+15°C | R TK+15≥4KΩ | R TK+15≥12KΩ | Σε δεξαμενή πετρελαίου υψηλής θερμοκρασίας, χρησιμοποιήστε ψηφιακό πολυμετρικό για τη μέτρηση. |
| Χρόνος δράσης TK | ΤΔ<5S | ΤΔ<5S | Χρησιμοποίησε ένα χρονόμετρο για να μετρήσεις. |
| Δυνατότητα διηλεκτρικής | 2.5KV | 2.5KV | Μέτρηση με δοκιμαστή υψηλής τάσης |
| μέγιστη επιτρεπόμενη θερμοκρασία αποθήκευσης | 160°C | 160°C | |
| Ελάχιστη επιτρεπόμενη θερμοκρασία αποθήκευσης | (-25°C) | (-25°C) | |
| Ετικέτες χρώματος καλωδίων | Βλέπε αυτή την προδιαγραφή | ||
| Βάρος | <3g | <3g | |
| Εξωτερικό | Τα καλώδια δεν έχουν γρατζουνιές ή ρωγμές, και το συρρικνωτικό μανίκι δεν έχει βούρτσους. | Οπτική επιθεώρηση. | |
| 6.Συσκευές |
| (1) Χρησιμοποιήστε πλαστική συσκευασία. 100 κομμάτια (σακούλα) |
| (2) Βάλτε την πλαστική σακούλα στο κουτί συσκευασίας. |
| 7Κριτήρια αποδοχής ποιότητας |
| Η δειγματοληψία επιθεώρησης πραγματοποιείται σύμφωνα με την GB/T2828.1 "Διαδικασία επιθεώρησης υπολογισμού δειγματοληψίας, μέρος 1: Σχέδιο δειγματοληψίας επιθεώρησης παρτίδα-με-παρτίδα που ανακτάται με την αποδοχή ποιότητας AQL",ένα κανονικό σχέδιο δειγματοληψίας επιθεώρησης. |
| Αριθμός | Στοιχεία δοκιμής | Αριθμός δείκτη | Επίπεδο ελέγχου | Αξία AQL | Σημείωση |
| 1 | Εξωτερικό | 3.2 | Ⅱ | 0.65 | |
| 2 | Μέγεθος | 3.1 | Ⅱ | 0.65 | |
| 3 | Αξία αντίστασης θερμοκρασίας δωματίου | 3.2 | Ⅱ | 0.65 | |
| 4 | Ονομαστική θερμοκρασία λειτουργίας | 3.2 | S-3 | 2.5 | |
| 5 | Αξία αντίστασης TK-5°C | 3.2 | S-3 | 2.5 | |
| 6 | Αξία αντίστασης TK+5°C | 3.2 | S-3 | 2.5 | |
| 7 | Αξία αντίστασης TK+15°C | 3.2 | S-3 | 2.5 | |
| 8 | Χρόνος δράσης TK | 3.2 | S-3 | 2.5 | |
| 9 | Δυνατότητα διηλεκτρικής | 3.2 | S-3 | 2.5 |
8. Μέθοδοι χρήσης και προφυλάξεις
| Α: Πώς να το χρησιμοποιήσετε: | ||
| Ενσωματώστε τον θερμοστάτη μέσα στην περιστροφή, πιέστε και δέστε τον σφιχτά και στη συνέχεια βυθίστε τον σε μπογιά μαζί με την περιστροφή (μην τον χτυπήσει σκληρά για να αποφευχθεί η βλάβη) | ||
| Β: Σημειώσεις: | ||
| (1) Μην πιέζετε δυνατά κατά την εγκατάσταση για να αποφευχθεί η βλάβη. | ||
| (2) Το σύρμα δεν πρέπει να αντέχει μεγάλη δύναμη έλξης. | ||
| (3) Μην υπερβαίνετε τη μέγιστη τάση λειτουργίας. | ||
9Πίνακας σύγκρισης των προδιαγραφών του προϊόντος προστασίας κινητήρα PTC
| Αισθητήρας | Αξία TK | Αντίσταση (TK-5) | Αντίσταση (TK+5) | Αντίσταση (TK+15) |
| MZ6-100-DS | 100 | ≤ 1650Ω | ≥ 3990Ω | ≥12KΩ |
| MZ6-110-DS | 110 | ≤ 1650Ω | ≥ 3990Ω | ≥12KΩ |
| MZ6-120-DS | 120 | ≤ 1650Ω | ≥ 3990Ω | ≥12KΩ |
| MZ6-130-DS | 130 | ≤ 1650Ω | ≥ 3990Ω | ≥12KΩ |
| MZ6-140-DS | 140 | ≤ 1650Ω | ≥ 3990Ω | ≥12KΩ |
| MZ6-150-DS | 150 | ≤ 1650Ω | ≥ 3990Ω | ≥12KΩ |
| MZ6-155-DS | 155 | ≤ 1650Ω | ≥ 3990Ω | ≥12KΩ |
| MZ6-160-DS | 160 | ≤ 1650Ω | ≥ 3990Ω | ≥12KΩ |
| MZ6-170-DS | 170 | ≤ 1650Ω | ≥ 3990Ω | ≥12KΩ |
| MZ6-180-DS | 180 | ≤ 1650Ω | ≥ 3990Ω | ≥12KΩ |
Περιγραφή του προϊόντος:| Ονομασία του προϊόντος | Θερμοστήρας PTC για κινητήρα |
|---|---|
| Ακριβότητα | ± 5°C |
| Τύπος εξόδου | Τύπος καλωδίου (τρείς πυρήνες) |
| Τύπος αισθητήρα | Τριφασική προστασία κινητήρα |
| Υλικό | Διάταξη |
| Περιοχή μέτρησης θερμοκρασίας | 60°C-150°C |
| Συσκευή/περιέκκτημα | Τύπος θήκης |
| Θερμοκρασία λειτουργίας | 150 °C |
| Τύπος εγκατάστασης | Εξεργασία με συγκόλληση |
| Σειρά | Αισθητήρας PTC |
Ετικέτα: Lin Kun
Αριθμός μοντέλου: MZ6-150-DS
Χώρος προέλευσης: Κίνα
Ακριβότητα: ±5°C
Υλικό: Σύρμα
Τύπος εξόδου: Τύπος καλωδίου (τρείς πυρήνες)
Σειρά: Αισθητήρας PTC
Τύπος αισθητήρα: Τριφασική προστασία κινητήρα
Εισαγωγή
Ο θερμοστάτης PTC, γνωστός και ως θερμοστάτης θετικού συντελεστή θερμοκρασίας, είναι ένας τύπος θερμοστάτη που έχει θετικό συντελεστή θερμοκρασίας αντίστασης.Αυτό σημαίνει ότι καθώς η θερμοκρασία αυξάνεταιΟι θερμιστές PTC χρησιμοποιούνται ευρέως σε διάφορες βιομηχανίες λόγω των ιδιοτήτων αυτορρύθμισης και της υψηλής ακρίβειας τους.
Εφαρμογή
Οι θερμιστές PTC χρησιμοποιούνται συνήθως σε κινητήρες ως συσκευή προστασίας.Χρησιμοποιείται για την παρακολούθηση της θερμοκρασίας του κινητήρα και παρέχει προστασία από υπερθέρμανσηΑυτό είναι ζωτικής σημασίας για την πρόληψη της βλάβης του κινητήρα και τη διασφάλιση της ασφάλειας του εξοπλισμού και του προσωπικού.
Πώς Λειτουργεί
Ο θερμοστάτης PTC τοποθετείται σε κοντινή απόσταση από τις επικάλυψεις του κινητήρα.η αντίσταση του θερμοστάτη PTC αυξάνεται και ενεργοποιεί ένα σήμα για να κλείσει τον κινητήραΑυτό εμποδίζει την υπερθέρμανση του κινητήρα και την πρόκληση ζημιών.
Πλεονεκτήματα
Οι θερμοστάτες PTC προσφέρουν αρκετά πλεονεκτήματα έναντι άλλων τύπων συσκευών αισθητήρα θερμοκρασίας.Η αντίσταση αυξάνεται επίσης.Επιπλέον, οι θερμιστές PTC είναι εξαιρετικά ακριβείς, με ακρίβεια ± 5°C.Αυτό τα καθιστά κατάλληλα για χρήση σε κρίσιμες εφαρμογές όπου απαιτείται ακριβής παρακολούθηση της θερμοκρασίας.
Υλικό και δομή
Το MZ6-150-DS PTC Thermistor είναι κατασκευασμένο από καλώδιο υψηλής ποιότητας, το οποίο είναι γνωστό για τις εξαιρετικές θερμικές και ηλεκτρικές του ιδιότητες μόνωσης.που είναι υπεύθυνος για τον θετικό συντελεστή θερμοκρασίας της αντίστασηςΤο υλικό PTC ενσωματώνεται σε προστατευτικό περίβλημα για να εξασφαλιστεί η αντοχή και η αξιοπιστία.
Συμπεράσματα
Ο θερμοστάτης PTC MZ6-150-DS για κινητήρα είναι μια αξιόπιστη και ακριβής λύση για την προστασία των τριφασικών κινητήρων από υπερθέρμανση.Η αυτορρύθμιση του και η υψηλή ακρίβεια του το καθιστούν δημοφιλή επιλογή σε διάφορες βιομηχανίεςΜε το υλικό του σύρματος και την ανθεκτική δομή του, προσφέρει μακροχρόνια απόδοση και εξασφαλίζει την ασφάλεια των κινητήρων και του εξοπλισμού.
Ο θερμοστάτης μας είναι σχεδιασμένος και κατασκευασμένος από την μάρκα μας, Lin Kun, στην Κίνα.παρέχει αξιόπιστη προστασία με την τεχνολογία θετικού συντελεστή θερμοκρασίας (PTC).
Κατανοούμε ότι διαφορετικοί κινητήρες έχουν διαφορετικές ανάγκες, γι' αυτό προσφέρουμε προσαρμοσμένες λύσεις για τους θερμοστάτες μας.Μπορούμε να προσαρμόσουμε το προϊόν μας για να ανταποκριθεί στις ειδικές σας απαιτήσεις, εξασφαλίζοντας βέλτιστες επιδόσεις και προστασία για τον κινητήρα σας.
Ο θερμοστάτης PTC μας έχει ακρίβεια ± 5°C, εξασφαλίζοντας ακριβή και αποτελεσματική παρακολούθηση της θερμοκρασίας.
Η θερμοκρασία λειτουργίας των 150 °C καθιστά τον θερμοστάτη PTC κατάλληλο για ένα ευρύ φάσμα εφαρμογών στον κινητήρα.που είναι γνωστό για την υψηλή ποιότητα και την αξιοπιστία του.
Επιλέξτε τον θερμοστάτη Lin Kun PTC για τις ανάγκες προστασίας του κινητήρα σας και επωφεληθείτε από τις προσαρμοσμένες λύσεις μας.
Ο θερμιστής PTC έρχεται σε προστατευτική συσκευασία για να εξασφαλίσει την ασφαλή παράδοση.
Ο θερμιστής PTC διατίθεται επίσης σε χύδη συσκευασία για μεγαλύτερες παραγγελίες.
Το PTC Thermistor μπορεί να αποσταλεί σε εθνικό και διεθνές επίπεδο.
Τα έξοδα αποστολής ποικίλλουν ανάλογα με τον προορισμό και τη μέθοδο αποστολής που επιλέγεται.
Για τις διεθνείς παραγγελίες, οι πελάτες μπορεί να είναι υπεύθυνοι για τυχόν δασμούς ή εισαγωγικούς δασμούς που ενδέχεται να ισχύουν.
Μόλις η παραγγελία αποσταλεί, οι πελάτες θα λάβουν έναν αριθμό παρακολούθησης για να παρακολουθήσουν την κατάσταση παράδοσης του πακέτου τους.
