Λεπτομέρειες:
|
| Αντίσταση μηδενικής ισχύος 25°C: | 47Ω±20% | Μέγιστη τάση: | 450VAC |
|---|---|---|---|
| Μέγιστο ρεύμα: | 12Α | Θερματικό στοιχείο: | Κηραμική PTC |
| Κατανάλωση ενέργειας: | 3.2W | Εμφάνιση:: | Κέλυφος |
| Επισημαίνω: | Θερμοστήρας PTC εκκίνησης κινητήρα,Κεντρικό πίνακα ελέγχου PTC θερμοστάτη,MZ92D-47R PTC θερμοστάτη |
||

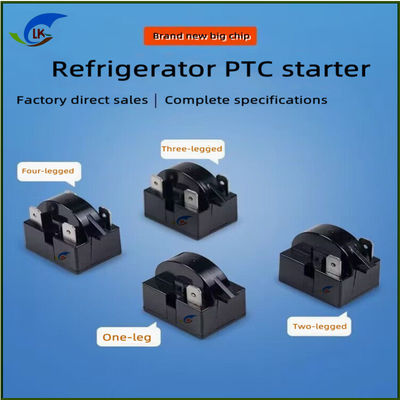

MZ92D-47R PTC θερμοστάτη για την εκκίνηση του κινητήρα, για το κύριο πίνακα ελέγχου του Inverter κλιματιστικό
Θερμοστήρας PTC για την εκκίνηση κινητήρα
--Τύπος τσιπ
--τύπος κελύφους
Περιγραφή του προϊόντος
Χρήση
◆ Βοηθητική εκκίνηση συμπιεστών όπως ψυγεία, κλιματιστικά και αντλίες θερμότητας
◆Βοηθητική εκκίνηση μονοφασικού κινητήρα επαγωγής
◆ Καταστολή του ρεύματος εισόδου των τροφοδοτήσεων διακόπτη, των μετατροπών συχνότητας, των κυριότερων πινάκων ελέγχου κλιματιστικών με μεταβλητή συχνότητα, των ελεγκτών μικροκινητήρων κλπ.
Χαρακτηριστικά
◆ Αξιόπιστο μεταλλικό ηλεκτρόδιο: Νι (χημική επικάλυψη ή ψεκασμός) + Αγ (εκτύπωση σε οθόνη)
◆ Σθεναρό ηλεκτρόδιο κατάλληλο για εγκατάσταση σφραγίδας υπό πίεση, εξασφαλίζοντας μακρά διάρκεια ζωής
◆ Χωρίς ηλεκτρικό θόρυβο, εύκολη εγκατάσταση
◆Επιλέξτε το μέγεθος του τσιπ και το σημείο Curie για να παρέχετε το καλύτερο ρεύμα εισροής και χρόνο δράσης για την εκκίνηση
◆ Ικανότητα αντίστασης υψηλής τάσης και υπερβολικού ρεύματος
◆ Έγκριση ασφάλειας: UL&CUL, VDE, CQC
◆ Συμμόρφωση με την οδηγία RoHS
Μοντέλο και παραμέτρους
Τύπος τσιπ (σειρά MZ9)
| προϊόντοςΑριθμός προϊόντος | 25°C零功率 ηλεκτρική αντίσταση | μέγιστη τάση | 最大 ηλεκτρικό ρεύμα | 破坏 ηλεκτρική πίεση | 居里温度 居里 θερμοκρασία | Διάμετρος x πάχος |
| Αντίσταση μηδενικής ισχύος 25°C | Μέγιστη τάση | Μέγιστο ρεύμα | Πρόταση καταστροφής | Θερμοκρασία Curie | Διάμετρος x πάχος | |
| R25(Ω) | Vmax(V) | Imax (Α) | VBD(V) | Tc(°C) | (μμ) | |
| MZ9-3R3□X3S1625 | 3.3 | 160 | 12 | 320 | 135 | 16x2.5 |
| MZ9-3R9□X3S1625 | 3.9 | 180 | 12 | 360 | ||
| MZ9-4R7□X3S1625 | 4.7 | 180 | 12 | 420 | ||
| MZ9-5R0□X0S1625 | 5 | 200 | 12 | 480 | 105 | |
| MZ9-5R5□X2S1625 | 5.5 | 200 | 12 | 450 | 120 | |
| MZ9-6R8□X0S1625 | 6.8 | 200 | 10 | 480 | 105 | |
| MZ9-6R8□X3S1625 | 6.8 | 200 | 10 | 450 | 135 | |
| MZ9-10R□X0S1625 | 10 | 200 | 10 | 500 | 105 | |
| MZ9-10R□X3S1625 | 10 | 200 | 8 | 500 | 135 | |
| MZ9-15R□X3S1625 | 15 | 350 | 8 | 700 | 135 | |
| MZ9-22R□X3S1625 | 22 | 350 | 8 | 700 | ||
| MZ9-33R□X3S1625 | 33 | 355 | 6 | 720 | ||
| MZ9-47R□X3S1625 | 47 | 400 | 5 | 720 | ||
| MZ9-68R□X3S1625 | 68 | 450 | 4 | 800 | ||
| MZ9-5R0□X2S1725 | 5 | 200 | 12 | 450 | 120 | 17.5x2.5 |
| MZ9-6R8□X2S1725 | 6.8 | 200 | 10 | 500 | ||
| MZ9-10R□X2S1725 | 10 | 200 | 10 | 550 | ||
| MZ9-20R□X2S1725 | 20 | 320 | 8 | 650 | ||
| MZ9-3R3□X2S2025 | 3.3 | 160 | 12 | 350 | 135 ή 120 | 20x2.5 |
| MZ9-3R9□X2S2025 | 3.9 | 180 | 12 | 400 | ||
| MZ9-4R7□X3S2025 | 4.7 | 180 | 12 | 420 | ||
| MZ9-5R6□X3S2025 | 5.6 | 180 | 12 | 450 | ||
| MZ9-6R8□X3S2025 | 6.8 | 200 | 10 | 500 | ||
| MZ9-10R□X3S2025 | 10 | 230 | 9 | 550 | ||
| MZ9-12R□X3S2025 | 12 | 250 | 8.5 | 600 | ||
| MZ9-15R□X3S2025 | 15 | 350 | 8 | 700 | ||
| MZ9-22R□X3S2025 | 22 | 350 | 8 | 720 | ||
| MZ9-33R□X3S2025 | 33 | 355 | 6 | 750 | ||
| MZ9-47R□X3S2025 | 47 | 400 | 5 | 800 | ||
| MZ9-68R□X3S2025 | 68 | 450 | 5 | 860 | ||
| MZ9-3R9□X2S2032 | 3.9 | 180 | 16 | 350 | 120 | 20x3.2 |
| MZ9-12R□X2S2032 | 12 | 350 | 8 | 700 | ||
| MZ9-15R□X2S2032 | 15 | 350 | 8 | 750 | ||
| MZ9-30R□X2S2032 | 30 | 450 | 7 | 800 | ||
| MZ9-33R□X2S2032 | 33 | 385 | 8 | 750 | ||
| MZ9-40R□X2S2032 | 40 | 450 | 8 | 800 | ||
| MZ9-25R□X2S2050 | 25 | 400 | 9 | 800 | 120 | 20x5.0 |
| MZ9-38R□X2S2050 | 38 | 400 | 9 | 800 | ||
| MZ9-50R□X2S2050 | 50 | 410 | 8 | 800 | ||
| MZ9-75R□X2S2050 | 75 | 410 | 6 | 800 |
Σημείωση:
1.□Αποτελεί το εύρος απόκλισης του R25 M: ±20% X: ±25% N: ±30% S: Ειδικό
2.Άλλες προδιαγραφές ή παραμέτρους μπορούν να προσαρμοστούν
Τύπος κελύφους (σειρά MZ92D)
•Δομή και διαστάσεις
Μια δομή τύπου κέλυφος
Δομή κελύφους τύπου Β
Μοντέλο και παραμέτρους
| Αριθμός προϊόντος | Αντίσταση μηδενικής ισχύος 25°C | Μέγιστη τάση | Μέγιστο ρεύμα | Κατανάλωση ενέργειας |
| (Ω) | (Vac) | (Α) | (W) | |
| MZ92D-3R9□ | 3.9 | 160 | 12 | 4 |
| MZ92D-4R7□ | 4.7 | 180 | 12 | 3.5 |
| MZ92D-5R0□ | 5 | 180 | 12 | 3.5 |
| MZ92D-6R8□ | 6.8 | 200 | 15 | 3.5 |
| MZ92D-10R□ | 10 | 200 | 15 | 3.5 |
| MZ92D-15R□ | 15 | 350 | 12 | 3.2 |
| MZ92D-22R□ | 22 | 350 | 15 | 3.2 |
| MZ92D-25R□ | 25 | 400 | 12 | 3.2 |
| MZ92D-30R□ | 30 | 450 | 12 | 3.2 |
| MZ92D-33R□ | 33 | 450 | 12 | 3.2 |
| MZ92D-38R□ | 38 | 450 | 12 | 3.2 |
| MZ92D-40R□ | 40 | 450 | 10 | 3.2 |
| MZ92D-47R□ | 47 | 450 | 12 | 3.2 |
| MZ92D-50R□ | 50 | 500 | 10 | 3.2 |
| MZ92D-68R□ | 68 | 500 | 9 | 3.2 |
| MZ92D-101R□ | 100 | 500 | 9 | 3.2 |
Σημείωση:
1.□Αποτελεί το εύρος απόκλισης του R25 M: ±20% X: ±25% N: ±30% S: Ειδικό
2. Άλλες προδιαγραφές ή παραμέτρους μπορούν να προσαρμοστούν
3Οι παράμετροι κατανάλωσης ισχύος δοκιμάζονται υπό την προϋπόθεση εφαρμογής του Vmax.
