Λεπτομέρειες:
|
| Θερμοκρασία λειτουργίας: | 130 °C | Ακρίβεια: | ± 5°C |
|---|---|---|---|
| Σειρά:: | Αισθητήρας PTC | Ονομασία του προϊόντος: | MZ6 PTC θερμοστάτη για κινητήρα |
| Τύπος εγκατάστασης: | Εξεργασία με συγκόλληση | Υλικό: | Διάταξη |
| σειρά μέτρησης θερμοκρασίας: | 60°C-150°C | Τύπος αισθητήρα:: | Τριφασική προστασία κινητήρα |
| Υψηλό Φως:: | ptc προστασία μηχανών, ptc προστασία μηχανών θερμικών αντιστάσεων, ptc μηχανών θερμική αντίσταση | ||
| Επισημαίνω: | Τεφλονικό σύρμα PTC θερμοστάτη,Θερμοστήρας PTC κινητήρα 520 mm |
||

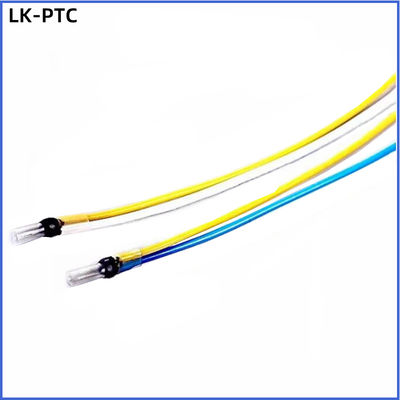

Αισθητήρας θερμίστορ PTC MZ6-130℃-DS 520mm θερμικό προστατευτικό κινητήρα
Αισθητήρας θερμίστορ PTC MZ6-130℃-DS 520mm θερμικό προστατευτικό κινητήρα
1. Πεδίο εφαρμογής:
Το θερμίστορ PTC τύπου MZ6 της Dongguan Linkun Electronic Technology Co., Ltd. είναι ένα από τα κύρια προϊόντα PTC της εταιρείας μας. Έχει χρησιμοποιηθεί σε πολλούς πελάτες κινητήρων σε συνδυασμό με τον αισθητήρα θερμοκρασίας αντίστασης πλατίνας PT100 της εταιρείας μας, που χρησιμοποιείται κυρίως σε τριφασικούς κινητήρες, προστασία θερμοκρασίας και μέτρηση θερμοκρασίας και έλεγχο σερβοκινητήρων.
2. Συνολικές διαστάσεις και δομή (μονάδα: mm)
| Αριθμός | Ονομα | Υλικό |
| 1 | Συρρικνωμένο μανίκι | Φθοριούχο πολυβινυλιδένιο |
| 2 | PTC θερμίστορ | BaTi03 κεραμικά |
| 3 | Σύρμα | Φθορίου πλαστικό καλώδιο υψηλής θερμοκρασίας |
3. Πυρήνας σήμανσης χρώματος σύρματος (το μεσαίο καλώδιο σύνδεσης για τρεις πυρήνες είναι κίτρινο)
| Θερμοκρασία Tk (℃) | 60 | 70 | 80 | 90 | 100 | 105 | 110 | 115 | 120 | 125 |
| Χρώμα κλωστής | Λευκό | Λευκό | Λευκό | Πράσινος | Κόκκινος | Μπλε | Καστανός | Μπλε | Φλαμουριά | Κόκκινος |
| Χρώμα κλωστής | Φλαμουριά | Καστανός | Λευκό | Πράσινος | Κόκκινος | Φλαμουριά | Καστανός | Πράσινος | Φλαμουριά | Πράσινος |
| Θερμοκρασία Tk (℃) | 130 | 135 | 140 | 145 | 150 | 155 | 160 | 165 | 170 | 180 |
| Χρώμα κλωστής | Μπλε | Κόκκινος | Λευκό | Λευκό | Μαύρος | Μπλε | Μπλε | Μπλε | Λευκό | Λευκό |
| Χρώμα κλωστής | Μπλε | Μαύρος | Μπλε | Μαύρος | Μαύρος | Μαύρος | Κόκκινος | Καστανός | Πράσινος | Κόκκινος |
4. Αντιπροσωπευτικό διάγραμμα χαρακτηριστικής καμπύλης θερμοκρασίας αντίστασης
5.Ηλεκτρολογικές και άλλες ιδιότητες
| Σχέδιο | Προσδιορισμός | Πειραματική μέθοδος | |
| Μονόπυρηνα | Τρεις πυρήνες | ||
| Μέγιστη τάση λειτουργίας | Umax=25V | Umax=25V | |
| Ονομαστική θερμοκρασία λειτουργίας | TK=60℃-180℃ | TK=60℃-180℃ | |
| Ανοχή TK | ±5℃ | ±5℃ | |
| Επαναληψιμότητα ΤΚ | △T=±0,5℃ | △T=±0,5℃ | |
| Τιμή αντίστασης σε θερμοκρασία δωματίου | R25≤100Ω | R25≤300Ω | Μετρήστε με ψηφιακό πολύμετρο σε θερμοκρασία δωματίου 25℃±1℃. Τάση μέτρησης ≤ DC2,5V. |
| Τιμή αντίστασης TK-5℃ | R TK-5≤100Ω | R TK-5≤1650Ω | Σε μια δεξαμενή λαδιού υψηλής θερμοκρασίας, χρησιμοποιήστε ένα ψηφιακό πολύμετρο για μέτρηση. Τάση μέτρησης ≤ DC2,5V. |
| Τιμή αντίστασης TK+5℃ | R TK+5≥1330Ω | R TK+5≥3990Ω | Σε μια δεξαμενή λαδιού υψηλής θερμοκρασίας, χρησιμοποιήστε ένα ψηφιακό πολύμετρο για μέτρηση. Τάση μέτρησης ≤ DC2,5V. |
| Τιμή αντίστασης TK+15℃ | R TK+15≥4KΩ | R TK+15≥12KΩ | Σε μια δεξαμενή λαδιού υψηλής θερμοκρασίας, χρησιμοποιήστε ένα ψηφιακό πολύμετρο για μέτρηση. Τάση μέτρησης ≤ DC2,5V. |
| Χρόνος δράσης TK | TD＜5S | TD＜5S | Χρησιμοποιήστε χρονοδιακόπτη για μέτρηση. |
| Διηλεκτρική αντοχή | 2,5KV | 2,5KV | Μετρήστε με ελεγκτή υψηλής τάσης |
| μέγιστη επιτρεπόμενη θερμοκρασία αποθήκευσης | 160 ℃ | 160 ℃ | |
| Ελάχιστη επιτρεπόμενη θερμοκρασία αποθήκευσης | (-25℃) | (-25℃) | |
| Έγχρωμες σημάνσεις σύρματος | Δείτε αυτήν την προδιαγραφή | ||
| Βάρος | ＜3 γρ | ＜3 γρ | |
| Εξωτερικός | Τα καλώδια δεν έχουν γρατζουνιές ή ρωγμές και το χιτώνιο συρρίκνωσης δεν έχει γρέζια. | Οπτική επιθεώρηση. | |
| 6.Συσκευασία |
| (1) Χρησιμοποιήστε πλαστική συσκευασία. 100 τεμάχια (σακούλα) |
| (2) Βάλτε την πλαστική σακούλα στο κουτί συσκευασίας. 5000 τεμάχια/50 σακούλες/κουτί |
| 7.Ποιοτικά κριτήρια αποδοχής |
| Η δειγματοληψία επιθεώρησης θα διεξάγεται σύμφωνα με το GB/T2828.1 «Διαδικασία επιθεώρησης μέτρησης δειγματοληψίας, Μέρος 1: Σχέδιο δειγματοληψίας επιθεώρησης παρτίδας ανά παρτίδα που ανακτάται από την Acceptance Quality AQL», ένα κανονικό σχέδιο δειγματοληψίας επιθεώρησης. |
| Αριθμός | Δοκιμαστικά είδη | Αριθμός ευρετηρίου | Ελέγξτε το επίπεδο | Τιμή AQL | Παρατήρηση |
| 1 | Εξωτερικός | 3.2 | Ⅱ | 0,65 | |
| 2 | Διαστάσεις | 3.1 | Ⅱ | 0,65 | |
| 3 | Τιμή αντίστασης σε θερμοκρασία δωματίου | 3.2 | Ⅱ | 0,65 | |
| 4 | Ονομαστική θερμοκρασία λειτουργίας | 3.2 | S-3 | 2.5 | |
| 5 | Τιμή αντίστασης TK-5℃ | 3.2 | S-3 | 2.5 | |
| 6 | Τιμή αντίστασης TK+5℃ | 3.2 | S-3 | 2.5 | |
| 7 | Τιμή αντίστασης TK+15℃ | 3.2 | S-3 | 2.5 | |
| 8 | Χρόνος δράσης TK | 3.2 | S-3 | 2.5 | |
| 9 | Διηλεκτρική αντοχή | 3.2 | S-3 | 2.5 |
8. Μέθοδοι χρήσης και προφυλάξεις
| Α: Πώς να χρησιμοποιήσετε: | ||
| Τοποθετήστε το θερμίστορ μέσα στο πηνίο, πιέστε το και δέστε το σφιχτά και μετά βυθίστε το στη βαφή μαζί με το πηνίο (μην το χτυπάτε δυνατά για να αποφύγετε ζημιά) | ||
| Β: Σημειώσεις: | ||
| (1) Μην πιέζετε με δύναμη κατά την εγκατάσταση για να αποφύγετε ζημιά. | ||
| (2) Το σύρμα δεν πρέπει να φέρει μεγάλη δύναμη έλξης. | ||
| (3) Μην υπερβαίνετε τη μέγιστη τάση λειτουργίας. | ||
9.Πίνακας σύγκρισης προδιαγραφών προϊόντων προστασίας κινητήρα PTC
| Αισθητήρας | Τιμή TK | Αντίσταση (TK-5) | Αντίσταση (TK+5) | Αντίσταση (TK+15) |
| MZ6-100-DS | 100 | ≤1650Ω | ≥3990Ω | ≥12KΩ |
| MZ6-110-DS | 110 | ≤1650Ω | ≥3990Ω | ≥12KΩ |
| MZ6-120-DS | 120 | ≤1650Ω | ≥3990Ω | ≥12KΩ |
| MZ6-130-DS | 130 | ≤1650Ω | ≥3990Ω | ≥12KΩ |
| MZ6-140-DS | 140 | ≤1650Ω | ≥3990Ω | ≥12KΩ |
| MZ6-150-DS | 150 | ≤1650Ω | ≥3990Ω | ≥12KΩ |
| MZ6-155-DS | 155 | ≤1650Ω | ≥3990Ω | ≥12KΩ |
| MZ6-160-DS | 160 | ≤1650Ω | ≥3990Ω | ≥12KΩ |
| MZ6-170-DS | 170 | ≤1650Ω | ≥3990Ω | ≥12KΩ |
| MZ6-180-DS | 180 | ≤1650Ω | ≥3990Ω | ≥12KΩ |
Περιγραφή προϊόντος:Το PTC Thermistor είναι ένας τύπος θερμίστορ που έχει θετικό συντελεστή θερμοκρασίας, που σημαίνει ότι η αντίστασή του αυξάνεται με την αύξηση της θερμοκρασίας. Αυτό το καθιστά ιδανικό για χρήση σε εφαρμογές ανίχνευσης και ελέγχου θερμοκρασίας, καθώς μπορεί να παρέχει ακριβείς και αξιόπιστες μετρήσεις.
Το PTC Thermistor είναι κατασκευασμένο από σύρμα υψηλής ποιότητας, γνωστό για τις εξαιρετικές μονωτικές του ιδιότητες και την αντοχή του στις υψηλές θερμοκρασίες. Αυτό το καθιστά κατάλληλο για χρήση σε σκληρά περιβάλλοντα και διασφαλίζει την ανθεκτικότητα και την αξιοπιστία του.
Το PTC Thermistor έχει σχεδιαστεί για χρήση σε εφαρμογές τριφασικής προστασίας κινητήρα. Μπορεί να ανιχνεύσει και να παρακολουθεί τη θερμοκρασία του κινητήρα και να παρέχει προστασία από την υπερθέρμανση, η οποία μπορεί να οδηγήσει σε δαπανηρές ζημιές και διακοπές λειτουργίας.
Το PTC Thermistor είναι μέρος της σειράς PTC Sensor, η οποία περιλαμβάνει μια ποικιλία θερμίστορ με διαφορετικά εύρη θερμοκρασίας και εφαρμογές. Αυτό επιτρέπει την ευελιξία στην επιλογή του σωστού θερμίστορ για διαφορετικούς κλάδους και σκοπούς.
Το PTC Thermistor έχει ακρίβεια ±5℃, παρέχοντας ακριβείς και αξιόπιστες μετρήσεις θερμοκρασίας. Αυτό το υψηλό επίπεδο ακρίβειας είναι ζωτικής σημασίας σε βιομηχανίες όπου ακόμη και μια μικρή απόκλιση στη θερμοκρασία μπορεί να έχει σημαντικές συνέπειες.
Το PTC Thermistor διατίθεται σε στιβαρό και προστατευτικό τύπο περιβλήματος, διασφαλίζοντας την ασφάλειά του κατά τη μεταφορά και την εγκατάσταση. Το περίβλημα βοηθά επίσης στη διατήρηση της ακρίβειας του θερμίστορ προστατεύοντάς το από εξωτερικούς παράγοντες που μπορεί να επηρεάσουν τις μετρήσεις του.
Το PTC Thermistor διατίθεται σε διαφορετικούς τύπους περιβλημάτων, όπως πλαστικό, μέταλλο ή εποξειδικό, για να καλύψει διάφορες ανάγκες εγκατάστασης. Αυτό επιτρέπει την εύκολη ενσωμάτωση σε διαφορετικά συστήματα και περιβάλλοντα, καθιστώντας το μια ευέλικτη και βολική επιλογή για ανίχνευση και έλεγχο θερμοκρασίας.
Συμπερασματικά, το PTC Thermistor προσφέρει αξιόπιστες και ακριβείς λύσεις ανίχνευσης και ελέγχου θερμοκρασίας για εφαρμογές τριφασικής προστασίας κινητήρα. Με το συρμάτινο υλικό, την ακρίβεια ±5℃ και τις διάφορες επιλογές περιβλήματος, είναι ένα εξαιρετικά ευέλικτο και ανθεκτικό προϊόν που ικανοποιεί τις απαιτήσεις διαφόρων βιομηχανιών. Επιλέξτε το PTC Thermistor για τις ανάγκες σας για ανίχνευση θερμοκρασίας και ζήστε την εξαιρετική του απόδοση.
| Παράμετρος | Αξία |
|---|---|
| Σειρά | Αισθητήρας PTC |
| Τύπος εγκατάστασης | Συγκόλληση |
| Τύπος αισθητήρα | Τριφασική προστασία κινητήρα |
| Τύπος εξόδου | Τύπος καλωδίου (τρεις πυρήνες) |
| Όνομα προϊόντος | MZ6 PTC Thermistor για κινητήρα |
| Υλικό | Σύρμα |
| Εύρος μέτρησης θερμοκρασίας | 60℃-150℃ |
| Συσκευασία/Κασέτα | Τύπος περιβλήματος |
| Θερμοκρασία λειτουργίας | 150 (℃) |
| Ακρίβεια | ±5℃ |
Σημείωμα:Αυτό το θερμίστορ PTC είναι ένα θερμίστορ θετικού συντελεστή θερμοκρασίας (PTC) που χρησιμοποιείται για τριφασική προστασία κινητήρα. Τοποθετείται με συγκόλληση και έχει υλικό Σύρμα. Το εύρος μέτρησης θερμοκρασίας είναι από 60℃ έως 150℃ με θερμοκρασία λειτουργίας 150℃ και ακρίβεια ±5℃.
Το θερμίστορ MZ6-150-DS PTC για κινητήρα είναι ένα προϊόν υψηλής ποιότητας που κατασκευάζεται από τη lin kun στην Κίνα. Με την εξαιρετική απόδοση και την αξιόπιστη ποιότητά του, έχει χρησιμοποιηθεί ευρέως σε διάφορες βιομηχανίες και έχει λάβει μεγάλους επαίνους από τους πελάτες.
Το MZ6 PTC Thermistor For Motor είναι ένας τύπος Θερμίστορ θετικού συντελεστή θερμοκρασίας (PTC Thermistor), που σημαίνει ότι η αντίστασή του αυξάνεται με την αύξηση της θερμοκρασίας. Αυτό το μοναδικό χαρακτηριστικό το καθιστά την τέλεια επιλογή για έλεγχο θερμοκρασίας και προστασία σε εφαρμογές κινητήρα.
Το MZ6 PTC Thermistor For Motor χρησιμοποιείται ευρέως σε διάφορους κινητήρες, όπως ηλεκτρικούς κινητήρες, κινητήρες ανεμιστήρων, κινητήρες αντλιών και άλλα. Χρησιμοποιείται επίσης συνήθως σε οικιακές συσκευές, ηλεκτρονικά αυτοκινήτων και βιομηχανικό εξοπλισμό. Με την αντίσταση σε υψηλές θερμοκρασίες και την αξιόπιστη απόδοση, διασφαλίζει την ασφαλή και σταθερή λειτουργία των κινητήρων σε διαφορετικά περιβάλλοντα.
Φανταστείτε μια ζεστή καλοκαιρινή μέρα, να ανάβετε τον ηλεκτρικό ανεμιστήρα σας για να κρυώσει, αλλά ξαφνικά σταματά να λειτουργεί. Το MZ6 PTC Thermistor For Motor, που είναι εγκατεστημένο στον ανεμιστήρα, ανιχνεύει την υψηλή θερμοκρασία που προκαλείται από την υπερθέρμανση του κινητήρα και αυξάνει γρήγορα την αντίστασή του, διακόπτοντας αποτελεσματικά την παροχή ρεύματος στον κινητήρα. Αυτό αποτρέπει τον κινητήρα από περαιτέρω ζημιά και διασφαλίζει την ασφάλειά σας.
Σε ένα αυτοκίνητο, το σύστημα κλιματισμού είναι απαραίτητο για μια άνετη οδηγική εμπειρία. Το MZ6 PTC Thermistor For Motor χρησιμοποιείται στον κινητήρα του ανεμιστήρα του αυτοκινήτου για τον έλεγχο της ταχύτητας του ανεμιστήρα και τη ρύθμιση της θερμοκρασίας στο εσωτερικό του αυτοκινήτου. Όταν η θερμοκρασία αυξάνεται, η αντίσταση του θερμίστορ αυξάνεται, μειώνοντας την ταχύτητα του ανεμιστήρα και διατηρώντας μια άνετη θερμοκρασία στο εσωτερικό του αυτοκινήτου.
Στον βιομηχανικό εξοπλισμό, το MZ6 PTC Thermistor For Motor διαδραματίζει κρίσιμο ρόλο στην προστασία των κινητήρων από υπερθέρμανση και υπερφόρτωση. Σε περίπτωση δυσλειτουργίας, η υψηλή θερμοκρασία θα ενεργοποιήσει το θερμίστορ να αυξήσει την αντίστασή του, διακόπτοντας την παροχή ρεύματος στον κινητήρα και αποτρέποντας τυχόν ατυχήματα.
Συμπερασματικά, το MZ6 PTC Thermistor For Motor είναι ένα ευέλικτο και αξιόπιστο προϊόν που εξασφαλίζει την ασφαλή και σταθερή λειτουργία των κινητήρων σε διάφορες εφαρμογές. Με την εξαιρετική του απόδοση, έχει γίνει η προτιμώμενη επιλογή για πολλούς πελάτες στην αγορά. Επιλέξτε το PTC thermistor της lin kun και ζήστε τη διαφορά στις εφαρμογές του κινητήρα σας!
