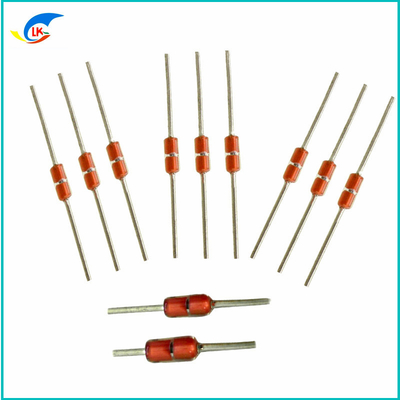

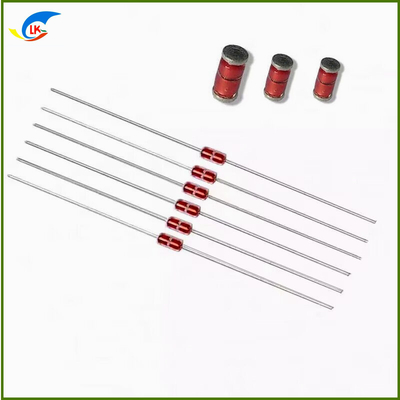

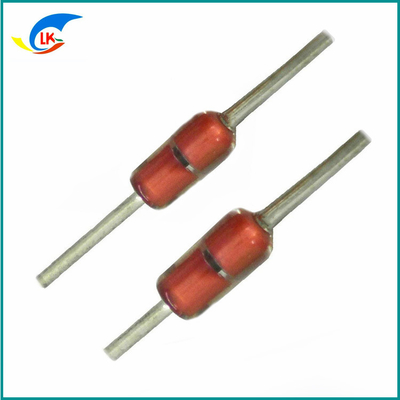

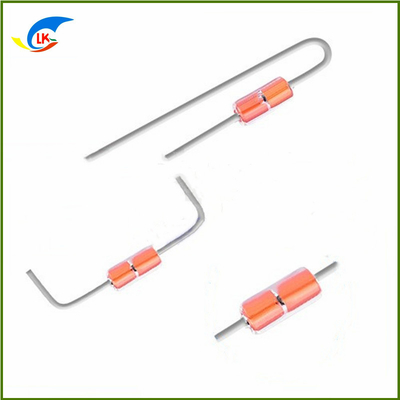

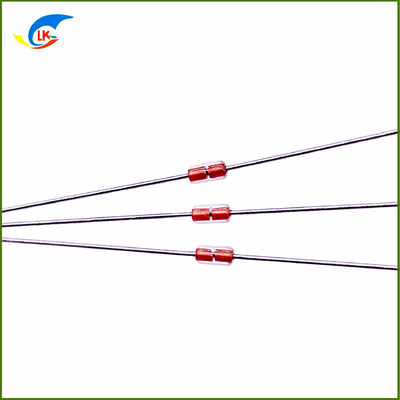

Τερματοστήρας μέτρησης θερμοκρασίας NTC με σφραγισμένο γυαλί της σειράς MF58
Ο θερμοστάτης NTC σειράς MF58 είναι κατασκευασμένος από τεχνολογία κεραμικής ημιαγωγών και το τσιπ NTC είναι ενσωματωμένο σε γυαλί (μέθοδος ενσωμάτωσης διόδων DO-35).Είναι ένα θερμικό στοιχείο υψηλής ακρίβειας με την ίδια εμφάνιση με τη δίοδο 4148..
(1) Χαρακτηριστικά του προϊόντος
●Καλή σταθερότητα και υψηλή αξιοπιστία· ·Το τσιπ NTC ενσωματώνεται σε γυαλί και μπορεί να χρησιμοποιηθεί με ασφάλεια σε οποιοδήποτε σκληρό περιβάλλον.
●Παράταση αντίστασης ευρεία και υψηλή ακρίβεια· η ακρίβεια της αντίστασης είναι έως 0,3°C και η ακρίβεια της τιμής Β είναι έως 0,5%.
●Μπορεί να χρησιμοποιηθεί σε σκληρά περιβάλλοντα, όπως υψηλή θερμοκρασία και υψηλή υγρασία.το προϊόν είναι ενσωματωμένο σε γυαλί και μπορεί να λειτουργεί σταθερά και αξιόπιστα σε υψηλή θερμοκρασία 300°C.
●Μικρό μέγεθος, ελαφρύ βάρος και σταθερή δομή·
●Εύκολη η αυτόματη εγκατάσταση· λόγω του μικρού μεγέθους και του ελαφρού βάρους της, μπορεί να τοποθετηθεί εύκολα και αυτόματα στην κυκλική πλακέτα,κατάλληλο για αυτόματη εγκατάσταση και μεγάλης παραγωγήςΜετά την άνοιξη της γυάλινης ταινίας σφράγισης, οι καρφίτσες μπορούν να κοπούν στον εξοπλισμό.
●Η θερμική ευαισθησία πρέπει να είναι γρήγορη και υψηλή.Η τιμή αντίστασης μειώνεται με την αύξηση της θερμοκρασίας, επίσης γνωστός ως γραμμικός θερμοστάτης αρνητικού συντελεστή θερμοκρασίας.
● Επειδή η γραμμή παραγωγής είναι πλήρως μηχανοποιημένη, θα έχετε ικανοποιητικές τιμές, υλικά και χρόνο παράδοσης.
(2) Πεδίο εφαρμογής
● Έλεγχος και ανίχνευση της θερμοκρασίας των οικιακών συσκευών (όπως ψυγεία, κλιματιστικά, έξυπνες τουαλέτες, φούρνους μικροκυμάτων, κατσαρόλες επαγωγής, τοστιέρες, ηλεκτρικοί ανεμιστήρες, ηλεκτρικοί θερμαντήρες,Μηχανές παραγωγής γάλακτος σόγιας, ηλεκτρικοί θερμαντήρες νερού, κατσαρόλες ρυζιού, κατσαρόλες υγείας, κατσαρόλες αυγών, συσκευές παροχής νερού κλπ.) ·
● Ανίχνευση θερμοκρασίας ή αντιστάθμιση του εξοπλισμού αυτοματοποίησης γραφείων (όπως φωτοτυπίες, εκτυπωτές κλπ.) ·
● Φωτισμός LED, προστασία της θερμοκρασίας της μπαταρίας του κινητού τηλεφώνου και της μπαταρίας. ;
● Αντιστάθμιση της θερμοκρασίας των τροχών των οργάνων, των ολοκληρωμένων κυκλωμάτων, των ταλαντωτών κρυστάλλων κουαρτς και των θερμοσύνδεσμων.
● Τεχνολογίες μέτρησης και ελέγχου θερμοκρασίας για ιατρικούς, βιομηχανικούς και γεωργικούς εξοπλισμούς, για την προστασία του περιβάλλοντος, την επεξεργασία τροφίμων και άλλους εξοπλισμούς.
● Κύκλοι αντιστάθμισης θερμοκρασίας, όπως μικροκινητήριοι CNC, ταλαντωτές κρυστάλλων κουάρτς και θερμοσύμπρακτα.
(3) Προδιαγραφές
Παράδειγμα:
LK --- MF58 ̇ 100K ̇ 3950 ̇ 1
- Τι; - Τι;
1 2 3 4 5
Μεταξύ αυτών, 1 εκπροσωπεί την Linkun Electronic Technology Co., Ltd.
2Ποιος είναι ο θερμοστάτης NTC με γυάλινη διοδή;
3Η τυποποιημένη τιμή αντίστασης σε 25°C (R25°C), για παράδειγμα: 104, δηλαδή, R25°C είναι 100KΩ.
4B τιμή (B25/50°C) Για παράδειγμα: 4200 σημαίνει ότι B25/50°C είναι 4200K.
Ακριβότητα τιμών αντίστασης 5R25°C: 1 (± 1%), 2 (± 2%), 3 (± 3%), 5 (± 5%), 10 (± 10%).
(4) Δομή και μέγεθος
- Σχήμα και διάμετρος (ενότητα):mm)
| LK-500K-4050-1% |
| Εθνική ΤεχνολογίαΘερμοστήρας |
Αξία αντίστασης |
Αξία Β |
| 500ΚΩ |
± 5% |
4050 |
± 1% |
Β25/50 |
- Δεν ξέρω.
4,Ηλεκτρικά χαρακτηριστικά
| |
Άρθρο
|
Σύμβολο |
Συνθήκη δοκιμής
|
- Μίνι.
|
Ούτε κι εγώ.
|
Μαξ. Μαξ.
|
Μονάδα
|
| Α |
Αντίσταση25°C
|
R25 |
25±0,05°C |
47500 |
500 |
52500 |
kΩ |
| β |
Bαριθμός
|
Β25/50 |
Β= |
/ |
4050 |
/ |
k |
| γ |
Απομόνωση αντίσταση
|
/ |
500VDC |
100 |
/ |
/ |
MΩ |
| d |
Σταθερή θερμικής διάρκειας
|
τ |
στον αέρα
|
/ |
/ |
20 |
δευτερεύον |
| ε |
Σταθερή θερμικής διάχυσης
|
δ |
στον αέρα
|
2.0 |
/ |
/ |
mw/°C |
| f |
Περιοχή θερμοκρασίας λειτουργίας
|
/ |
/ |
- 30 |
/ |
260 |
°C |
5,Αξιόπιστη
| |
Άρθρο
|
Προδιαγραφές
|
Μέθοδος εξέτασης
|
| 5.1 |
αποθήκευση υψηλής θερμοκρασίας |
*ΔR25/ R25≤±2% |
Μετά την αποθήκευση σε θερμοκρασία 250°C για 1000 ώρες
|
| 5.2 |
Αποθήκευση χαμηλών θερμοκρασιών
|
Μετά από αποθήκευση σε θερμοκρασία -40°C για 1000 ώρες
|
| 5.3 |
Υψηλή θερμοκρασία και υγρασία
|
Μετά την αποθήκευση σε θερμοκρασία 60°C 95% RH για 1000 ώρες
|
| 5.4 |
Θερμικό σοκ
|
*ΔR25/ R25≤±2%
|
100 κύκλοι της ακόλουθης ακολουθίας
-40 ° C 10 λεπτά. --5 λεπτά. θερμοκρασία δωματίου. --200 ° C 10 λεπτά. --5 λεπτά. θερμοκρασία δωματίου.
|
| 5.5 |
Δονήσεις
|
* καμία ορατή βλάβη
*ΔR25/ R25≤±2%
|
Μετά από δοκιμή δόνησης, συχνότητα 10-500Hz 15min.max πλάτος 1.5mm, στις κατευθύνσεις X και Y
|
| 5.6 |
Τραβήξτε
|
* καμία ορατή βλάβη
*ΔR25/ R25≤±2%
|
Μετά την εφαρμογή δύναμης 9,8 N προς την αξιακή κατεύθυνση του θερμοστάτη, διατηρείται η δύναμη για 60 δευτερόλεπτα. |
| 5.7 |
Πέσε κάτω.
|
* καμία ορατή βλάβη
*ΔR25/ R25≤±2%
|
Μετά την πτώση ελεύθερα στο ξύλινο πάτωμα από ύψος 1 μέτρου για 10 φορές
|
6.Επισκόπηση εξόδου
Το προϊόν ελέγχεται σε κάθε σημείο ελέγχου παρτίδας παράδοσης, οι ποσότητες δειγματοληψίας και το αποδεκτό πρότυπο δειγματοληψίας είναι τα ακόλουθα.
|
Άρθρο 7
|
Δοκιμαστικό αποδεκτό πρότυπο
|
Παρατηρήσεις
|
|
Αξία αντίστασης
|
N=20,Ac=0,Re=1 |
4 (α) |
|
Β αξία
|
N=10,Ac=0,Re=1 |
4 (β) |
|
Αντίσταση μόνωσης
|
N=5,Ac=0,Re=1 |
4 (γ) |
|
Σχήμα και διαστάσεις
|
N=5,Ac=0,Re=1 |
3 |
|
Εμφάνιση
|
N=5,Ac=0,Re=1 |
3
|
| Α/Δ |
Αντίσταση |
Αξία βήτα |
Θερμοκρασία λειτουργίας |
| R25 (KΩ) |
Τολ. |
(25/50°C) |
Προσαρμοσμένη τιμή Β |
Τόλ |
(°C) |
| MF58□102□2700 |
1.00 |
± 1%
± 2%
± 3%
± 5%
|
2700 |
|
± 1%
± 2% |
-40 ¢350 |
| MF58□102□3270 |
1.00 |
3270 |
|
| MF58□152□3920 |
1.50 |
3920 |
|
| MF58□202□3470 |
2.00 |
3470 |
|
| MF58□202□3839X |
2.00 |
|
Β5/25=3839 |
| MF58□2.89□3470 |
2.89 |
3470 |
|
| MF58□2.89□3520 |
2.89 |
3520 |
|
| MF58□302□3520 |
3 |
3520 |
|
| MF58□472□3230 |
4.7 |
3230 |
|
| MF58□472□3510 |
4.7 |
3510 |
|
| MF58□502□3240 |
5 |
3240 |
|
| MF58□502□3270 |
5 |
3270 |
|
| MF58□502□3380 |
5 |
3380 |
|
| MF58□502□3470 |
5 |
3470 |
|
| MF58□502□3500 |
5 |
3500 |
|
| MF58□502□3900 |
5 |
3900 |
|
| MF58□502□3950 |
5 |
3950 |
|
| MF58□5.369□3480 |
5.369 |
3480 |
|
| MF58□103□3360 |
10 |
3360 |
|
| MF58□103□3380 |
10 |
3380 |
|
| MF58□103□3435 |
10 |
3435 |
|
| MF58□103□3470 |
10 |
3470 |
|
| MF58□103□3600 |
10 |
3600 |
|
| MF58□103□3700 |
10 |
3700 |
|
| MF58□103□3900 |
10 |
3900 |
|
| MF58□103□3950 |
10 |
3950 |
|
| MF58□103□4100 |
10 |
4100 |
|
| MF58□153□3950 |
15 |
3950 |
|
| MF58□203□3950 |
20 |
3950 |
|
| MF58□203□4200 |
20 |
4200 |
|
| MF58□223□3950 |
22 |
3950 |
|
| MF58□303□3950 |
30 |
3950 |
|
| MF58□403□3950 |
40.27 |
3950 |
|
| MF58□473□3950 |
47 |
3950 |
|
| MF58□503□3900 |
50 |
3900 |
|
| MF58□503□3950 |
50 |
3950 |
|
| MF58□503□3990 |
50 |
3990 |
|
| MF58□533□4050 |
53 |
4050 |
|
| MF58□104□3420 |
100 |
3420 |
|
| MF58□104□3900 |
100 |
3900 |
|
| MF58□104□3925 |
100 |
3925 |
|
| MF58□104□3950 |
100 |
3950 |
|
| MF58□104□3975 |
100 |
3975 |
|
| MF58□104□3990 |
100 |
3990 |
|
| MF58□104□4100 |
100 |
4100 |
|
| MF58□104□4200 |
100 |
4200 |
|
| MF58□104□4360 |
100 |
4360 |
|
| MF58□154□3950 |
150 |
3950 |
|
| MF58□204□3500 |
200 |
3500 |
|
| MF58□204□3899 |
200 |
3899 |
|
| MF58□204□3950 |
200 |
3950 |
|
| MF58□204□4200 |
200 |
4200 |
|
| MF58□204□4260 |
200 |
4260 |
|
| MF58□234□4160 |
230 |
4160 |
|
| MF58□234□4260 |
230 |
4537 ((100/200°C) |
|
| MF58□254□3950 |
250 |
3950 |
|
| MF58□504□4050 |
500 |
4050 |
|
| MF58□504□4260 |
500 |
4260 |
|
| MF58□504□4300 |
500 |
4300 |
|
| MF58□105□4200 |
1000 |
4200 |
|
| MF58□105□4400 |
1000 |
4400 |
|
| MF58□135□4400 |
1300 |
4400 |
|
| MF58□1.388Μ□4400 |
1388 |
4400 |
|
| MF58□1.388Μ□4600 |
1388 |
4600 |
|
- Δεν ξέρω.
| Η Dongguan Linkun Electronic Technology Co., Ltd. παρέχει υπηρεσίες προσαρμοσμένου σχεδιασμού για αισθητήρες θερμοκρασίας. |
| Οι διαστάσεις & οι προδιαγραφές & οι παραμέτροι μπορούν να είναι όλα εξατομικευμένα, μη διστάσετε να επικοινωνήσετε μαζί μας! |
| Αντίσταση @ 25oC |
0.5k, 1k, 2k, 3k, 5k, 8k, 10k, 15k, 20k, 30k, 50k, 100k, 200k κλπ. |
| Αξία βήτα (25/50oC, 25/85oC, 0/50oC, 0/100oC, 5/25oC, 25/100oC κλπ.) |
3380k, 3435k, 3470k, 3450k, 3550k, 3984k, 3950k, 3977k, 4050k, 4100k, 4250k, κλπ. |
| Περιοχή θερμοκρασίας λειτουργίας |
~ 30oC έως + 250oC, διαθέσιμο και ειδικό σχεδιασμό. |
| Επιλογές σχεδιασμού μεταλλικών οικισμών |
Κύλινδρικοί τύποι, τύποι σφαίρας, τύποι με νήματα βίδας, τύποι δακτυλικών λαβών, τύποι φλάντζων, τύποι λαβών σωλήνων κ.λπ. |
| Επιλογές καλωδίων |
PVC, XLPE, TPE, PTFE, συρματόπλεγμα από σιλικόνη, συρματόπλεγμα από γυαλί κλπ. |
| Επιλογές συνδέσμου |
JST, MOLEX, TE, αδιάβροχες συνδέσεις κλπ. |
-
(8 Προφυλάξεις
1Ο θερμοστάτης της σειράς MF58 είναι σφραγισμένος με γυαλί.
2. Μέθοδος συγκόλλησης: Χρησιμοποιήστε τη μέθοδο της άμεσης συγκόλλησης μεταξύ του μεταλλικού σώματος και του σώματος.
3. Μην δοκιμάσετε τον θερμοστάτη MF58 στον αέρα. Η διαφορά θερμοκρασίας στον αέρα είναι μεγάλη και η μέτρηση είναι πολύ ανακριβής.Για τη μέτρηση πρέπει να χρησιμοποιείται δεξαμενή πετρελαίου υψηλής ακρίβειας σταθερής θερμοκρασίαςΗ μετρούμενη εκκένωση NTC Μετά την είσοδο στην δεξαμενή ελαίου σταθερής θερμοκρασίας, η θερμοκρασία της δεξαμενής σταθερής θερμοκρασίας πρέπει να είναι σταθερή πριν από τη μέτρηση.
4Η τάση πρέπει να είναι όσο το δυνατόν χαμηλότερη κατά τη διάρκεια της μέτρησης για να μειωθεί το σφάλμα μέτρησης που προκαλείται από την αυτοθερμότητα του NTC.
5Κατά τη μέτρηση της υψηλής θερμοκρασίας, πρέπει να χρησιμοποιείται θερμόμετρος για τη διόρθωση και τον έλεγχο της θερμοκρασίας του θερμοστατικού μπάνιου.
-
Περιγραφή του προϊόντος:
Η σειρά NTC Thermistor MF58, η οποία είναι ένας ενιαίο τερματοποιημένος θερμοστάτης από γυαλί, χρησιμοποιείται ευρέως στη μέτρηση και τον έλεγχο της θερμοκρασίας.Το προϊόν αυτό έχει θερμοκρασία λειτουργίας που κυμαίνεται από -55°C έως +300°C.Ο συντελεστής διάσπασης είναι 22mW/C ((In Still Air) και η τιμή B είναι 25/50: 3100K-4750K ± 1%.Είναι επίσης κατάλληλο για MF5 Single-ended γυάλινο σφραγισμένο θερμοστάτη και MF52 θερμοκρασία μέτρηση θερμοστάτηΣυνολικά, η σειρά NTC Thermistor MF58 είναι μια αξιόπιστη και ακριβής συσκευή ελέγχου θερμοκρασίας.
Χαρακτηριστικά:
- Ονομασία του προϊόντος:Θερμοστήρας τύπου NTC
- Μέγεθος:4*2mm
- Σχήμα:Αξιακό μολύβι
- Παράγοντας διάλυσης:22mW/C ((Στον αέρα)
- Διάρκεια προβολής:28 χιλιοστά
- Επιτρεπόμενη ανοχή:±1% ±2% ±3% ±5%
- Βασικοί τύποι:
- MF5 Μονότερος θερμοστάτης από γυαλί με σφραγισμένο φράγμα
- MF58 θερμοστάτη σφραγισμένο από γυαλί
- Θερμοστήρας μέτρησης θερμοκρασίας MF52
- MF54 ακτινοβολούμενος θερμοστάτης
- Θερμοστήρας από γυαλί με σφραγίδα MF55
Τεχνικές παραμέτρους:
| Παράμετρος |
Αξία |
| Ονομασία του προϊόντος |
Η σειρά MF58 του θερμοστάτη NTC |
| Αξία Β |
25/50: 3100K-4750K ± 1% |
| Επιτρεπόμενη ανοχή |
±1%, ±2%, ±3%, ±5% |
| Διάρκεια προβολής |
28 χιλιοστά |
| Θερμοκρασία λειτουργίας |
-55°C έως +300°C |
| Παράγοντας διάσπασης |
22mW/C (σε ατμόσφαιρα) |
| Μέγεθος |
4*2mm |
| Πεδίο αντίστασης |
1KΩ έως 500KΩ |
| Συνέχεια θερμικού χρόνου |
20S |
| Κατηγορία ισχύος |
≤ 50mW |
| Τύπος |
MF5 Μονοτελής σφραγισμένος θερμοστάτης γυαλιού, θερμοστάτης με αντιστάθμιση θερμοκρασίας MF11, θερμοστάτης με αντιστάθμιση θερμοκρασίας MF11, κεραμικός θερμοστάτης MF16 |
Εφαρμογές:
Ο θερμοστάτης MF58 NTC από γυαλί της Lin Kun είναι ένας θερμοστάτης μέτρησης θερμοκρασίας που χρησιμοποιείται σε ένα ευρύ φάσμα εφαρμογών.Πρόκειται για ενιαίο τερματοστάτη με σφραγισμένο τζάμι με ονομαστική ισχύ ≤ 50mW και ανοχή 2mw/°CΗ σειρά των θερμιστών MF58 είναι πιστοποιημένη σύμφωνα με τα πρότυπα RoHS και UL,και διατίθεται σε χύδη ποσότητες 500 τεμάχων ανά πολυσακούλαΗ ελάχιστη ποσότητα παραγγελίας είναι 5000 κομμάτια, με τιμή 0,045 δολάρια το κομμάτι.000Ο θερμιστής MF58 είναι κατάλληλος για χρήση σε διάφορες εφαρμογές, όπως αισθητήρες θερμοκρασίας, ρυθμιστές θερμοκρασίας, πομπούς θερμοκρασίας,και συστήματα καταγραφής θερμοκρασίαςΕπιπλέον, μπορεί επίσης να χρησιμοποιηθεί σε θερμοστάτη με ταινία, που είναι ένας τύπος παθητικού ηλεκτρονικού εξαρτήματος που χρησιμοποιείται συνήθως στη μέτρηση και τον έλεγχο της θερμοκρασίας.Η σειρά θερμιστών MF58 παρέχει αξιόπιστη ακρίβεια και σταθερότητα της μέτρησης της θερμοκρασίας, καθιστώντας την ιδανική επιλογή για ένα ευρύ φάσμα βιομηχανικών εφαρμογών αισθητήρα θερμοκρασίας.
Προσαρμογή:
Θερμοστήρας τύπου NTC
Ετικέτα:Λιν Κουν
Αριθμός μοντέλου:MF58 Θερμοστήρας NTC σε κάψουλα από γυαλί
Τόπος προέλευσης:Κίνα Ντονγκ Γκουάν
Πιστοποίηση:ROHS, UL
Ελάχιστη ποσότητα παραγγελίας:5000 PCS
Τιμή:0.045 USD/PCS
Πληροφορίες συσκευασίας:Χονδρικά, 500 κομμάτια ανά σακούλα.
Χρόνος παράδοσης:7 εργάσιμες ημέρες
Όροι πληρωμής:Τ/Τ
Ικανότητα εφοδιασμού:20,000,000PCS την εβδομάδα
Πεδίο αντίστασης:1KΩ έως 500KΩ
Μέγεθος:4*2mm
Β-Αξία 25/50:3100K-4750K ± 1%
Συναισθησία:2mw/°C
Θερμοκρασία λειτουργίας:-55°C έως +300°C
Κλειδιά:Θερμοστήρας μέτρησης θερμοκρασίας MF52, θερμοστήρας μέτρησης θερμοκρασίας MF52, θερμοστήρας με ταινία MF55, θερμοστήρας με ταινία MF55
Υποστήριξη και υπηρεσίες:
Η τεχνική υποστήριξη και εξυπηρέτηση των θερμόστρων τύπου NTC περιλαμβάνει:
- Εμπειρογνωμοσύνη για την επιλογή, το σχεδιασμό και την εγκατάσταση των προϊόντων
- Επαγγελματική υποστήριξη και αντιμετώπιση προβλημάτων μέσω διαδικτύου
- Τακτική συντήρηση και βαθμονόμηση των προϊόντων
- Εγγυημένη παράδοση και ποιότητα
- 24/7 εξυπηρέτηση πελατών
- Υπηρεσίες επισκευής επί τόπου
Συσκευή και αποστολή:
Ο θερμιστής τύπου NTC διατίθεται συνήθως σε πλαστικές σακούλες με τις ακόλουθες προδιαγραφές:
